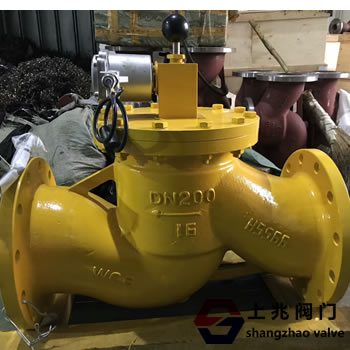

ZCRB-16C-200防爆电磁式燃气切断阀   发布时间:19-03-02


一,ZCRB-16C-200防爆电磁式燃气切断阀 - 概述
 ZCRB-16C-200防爆电磁式燃气切断阀是一种新型的燃气管道工程安全匹配装置,主要用于以下场合:
 1。连接可燃气体泄漏监测仪器。
当仪器检测到可燃气体泄漏时,会自动关闭主气源,切断气源,及时发生恶性事故。  ## #2。连接到热力设备的极限温度(或压力)安全控制器。
当设备检测点的温度或压力超过设定的极限值时,供气阀会自动关闭,以停止供油。
 3。连接到高层建筑的中央火警系统。
当建筑物发生火灾时,建筑物内的气体供应会自动切断,以防止瓦斯爆炸。
 4。将BZCK燃气紧急切断阀设置在市或工厂的供气管网中,可在中央控制室集中控制,远程远程控制,并在事故现场紧急关闭管道。
该系列产品具有优异的技术性能,低负载损耗和高可靠性。
适用于气体,天然气和液化石油气等易燃气体。它广泛应用于供气管网系统,燃气热电厂车间,燃气锅炉房和住宅设施。
二,ZCRB-16C-200防爆电磁式燃气切断阀功能和工作原理
#n ##该系列阀门是常开脉冲触发式电磁阀,具有事故自锁和手动复位功能。
 1。阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
 2。当事故发生时,阀门线圈立即通电,触发阀门快速关闭并进入自锁状态。
此时,即使断电,阀门仍处于自锁闭合状态,不会自动重新打开。
 3。该阀采用先导式阀瓣,易于打开。即使压力达到6bar,也很容易打开。直径大于DN125。杠杆手柄用于使阀门以较低的力度和速度到达目标开关。
 4。当工作人员处理事故并手动重新打开阀门时,将恢复供气。
可根据要求提供带断电关闭功能的常闭紧急切断阀。 \\ n
三,ZCRB-16C-200防爆电磁式燃气切断阀 - 技术参数:
 1。适用于燃气,天然气和液化石油气。
 2,阀门规格:螺纹连接G1 / 2 \\
 3,工作压力:0.5bar~​​6bar  \\ n \\ n r \\ñ
 4。电气防护等级:CEI IP65 / IP67
 5,防爆等级:Eexm II T4 / Eexm II T5
 6,工作电压和电气电源:AC AC220V,50Hz / 14V; DC DC12V / 8.5W,DC24V / 8.5W
 7,工作系数:不间断输出或脉冲类型
 8,电气连接:插件(无论正反均)
 9,线圈功率:≤DN10
0,20°C AC AC220V,50Hz / 24VA DC DC24V,/ 24W线圈型号:MF-1(2°DN100,AC220V,20°C,50Hz / 90VA DC DC24V,/ 85W线圈型号:ZCLF-1(2)
 10,工作环境温度:-15~60°C
 11,密封材料:NBR橡胶
#n ## 12,阀体材质:黄铜,不锈钢,碳钢
 13,阀门关闭时间:小于1秒
# #Fourth,手动复位操作过程
当阀门被切断并且管道泄漏被移除时,当工人需要手动复位时,向上拉动手动复位杆并听到“点击“,表示阀门完全打开。
此时,即使松开手,它也不会被切断。
(除非阀芯再次通电)。
注意:当电磁阀线圈断电时,必须进行手动复位。
五,ZCRB-16C-200防爆电磁式燃气切断阀 - 性能规格:

压力等级
常温试验压力
壳体
密封
低气压密封
公称压力(MPa)
1.6
2.4
1.76
0.6
2.5
3.75
2.75
0.6
4.0
6.0
4.4
0.6
适用温度
-15~60℃



六、燃气紧急切断阀--主要零件材料:

零 件 名 称
材 料
“-1丝扣“
DN25-DN350(法兰)
阀体
黄铜
碳钢(不锈钢)
自锁体
黄铜(铝合金)
阀杆
不锈钢
不锈钢
密封川
NBR橡胶
