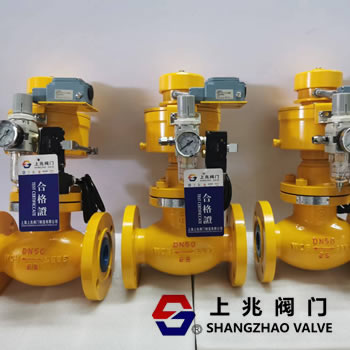

气动切断阀是一种广泛应用于工业自动化控制系统中的关键设备，其主要功能是根据控制信号迅速切断或开启流体流通。本文将对气动切断阀的工作原理及使用说明进行详细汇总，以便读者更好地理解和应用这一设备。
一、气动切断阀的工作原理
气动切断阀的工作原理基于气动执行机构的动作。该执行机构通过接收压缩空气信号来驱动阀芯移动，从而实现对流体通道的启闭控制。根据执行机构的不同，气动切断阀可分为单作用和双作用两种类型。
1. 单作用气动切断阀
单作用气动切断阀的执行机构配备有弹簧复位装置。当压缩空气进入执行机构时，空气压力克服弹簧压力，推动活塞或膜片及阀芯移动到开启或关闭位置。一旦控制信号消失，弹簧力将驱动阀芯回到原始位置（通常是关闭状态）。这种类型的气动切断阀具有自动复位功能，适用于需要频繁启闭的场合。
2. 双作用气动切断阀
双作用气动切断阀的执行机构则没有弹簧复位机制。阀门的开启和关闭完全依赖于压缩空气的控制。压缩空气通过不同的管路进入执行机构的两侧，分别控制阀芯的开启和关闭。通过调节输入执行机构的气压，可以实现对阀门开度的精确控制。这种类型的气动切断阀适用于需要精确控制流体流量的场合。
二、气动切断阀的使用说明
为确保气动切断阀的正常运行和延长使用寿命，用户在使用过程中应注意以下几点： 1. 安装前准备：在安装气动切断阀之前，应先冲洗管道以去除杂质和污垢。在阀前应安装过滤器以防止杂质进入阀门内部影响其性能。 2. 安装方向：必须按照阀体上流动方向的箭头安装调节阀，以确保流体能够顺畅地通过阀门。 3. 安装位置：气动切断阀较好正立垂直安装在管道上，以减少流体对阀门的冲击和磨损。对于阀自重较大或有震动的场合，应加支承架以提供稳定的支撑。 4. 避免应力：阀体应避免因前后配管或调和的法兰严重不同轴而受到过大的应力，以防止阀门变形或损坏。 5. 配件选择：根据实际需求，气动切断阀可配备定位器、手轮机构、空气过滤减压器和保位阀等附件，以实现更多的功能和控制要求。 气动切断阀作为一种重要的自动控制设备，在工业自动化领域中发挥着关键作用。通过了解其工作原理和使用说明，用户可以更好地应用和维护这一设备，从而提高生产效率和降低运营成本。
|
