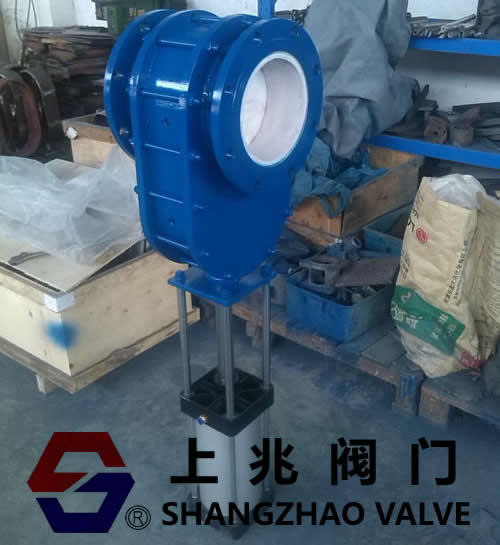

Z644TC耐磨陶瓷双闸板阀   发布时间:20-07-27

Z644TC耐磨陶瓷双闸板阀--工作原理:

Z644T 耐磨陶瓷双闸板阀当气源从上进气口通入时,阀杆带动阀板向下运动,阀门关闭。当气源从下进气口通入时话,阀杆带动阀板向上运动,阀门开启。阀板与阀座之间加载弹簧,弹簧弹力始终使阀板压向阀座保证阀门的密封性,又容许阀板在垂直上下方向移动,这有助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、抛光作用,而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成的物料旋涡会自行清扫阀门内腔。此阀门为双闸板单密封,独特的下阀体斜面设计,保证阀门内腔不积灰。所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行提供了可靠的保证。



Z644TC耐磨陶瓷双闸板阀--特点:

一、,气动陶瓷双闸板阀采用增韧结构陶瓷做密封副,耐冲刷、耐磨性好。
二、撑开式双闸板密封结构,阀门关闭时双向密封,运动负荷小。
三、独特的阀盘自旋结构设计,在阀门开关动作时,阀盘对阀座密封面产生自旋研磨,保持密封面清洁,密封更可靠。
四、填料室位移设计(专利),可有效补偿因闸板、填料、气缸三点过定位,阀杆偏移对填料造成的磨偏,可有效保护填料、减小运动载荷。
五、该阀门根据不同工况可设置吹扫口、灰渣漏斗,阀门结构长度可根据客户要求定制耐磨陶瓷紧急切断阀
六、气动执行器采用推杆式直缸驱动,性能可靠,输出扭距大,可满足在恶劣工况条件下工作。

Z644TC耐磨陶瓷双闸板阀--技术参数:

公称通径:DN50-300(也可根据客户需要定制)
公称压力1.0—1.6MPa
气动执行器工作压力:0.4~0.6MPa
 适用温度≤200℃(另有耐高温型最高可耐400℃高温)
 适用介质:粉煤灰、干粉尘、气体、水等
  适用范围:火力发电厂干灰系统、仓泵进料输送。
  化工、冶金、造纸、制药等行业中散状物料输送系统。
  各类有磨损的介质在管道上作启闭之用。阀门安装说明
欢迎您选用本厂产品。为了延长使用寿命,提高工作效益,耐磨陶瓷阀门严禁气缸向下安装,在安装时尽量做到水平安装且斜口面向下,本阀门开关到位信号反馈方式分为两种,一种为机械式到位开关(推荐),一种为电感磁性开关二线制。两种方式均可适用直流或交流。
安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
