阀门型号编制方法|阀门选型手册   发布时间:17-07-11

阀门型号编制方法|阀门选型手册


JB308—75《阀门型号编制方法》适用于工业管道用闸阀截止阀、节流阀、旋塞阀、球阀蝶阀、隔膜阀、止回阀、底阀、安全阀、疏水阀、减压阀等。JB4018—85《电装阀门型号编制方法》除适用于上述阀门外,还适用于锅炉给水分配阀、调节阀、水位计和平衡容器等。这两个标准基本上是相同的,只是JB4018—85《电装阀门型号编制方法》中阀门类型和结构形式的内容有所增加。


一、阀门型号的组成

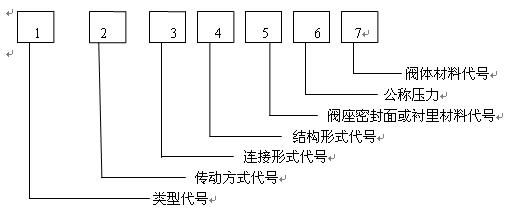

阀门型号的组成由七个单元顺序组成,见表1-8。


表1-8阀门型号的组成


阀门型号编制方法

                                                                              阀门型号编制方法


二、阀门类型和结构形式的代号

阀门类型代号用汉语拼音字母表示,阀门结构形式代号用阿拉伯数字表示,见表1—9

结构代号
类型代号
0123456789
闸阀Z明杆楔式
弹性闸板
明杆楔式
刚性单闸板
明杆楔式
刚性双闸板
明杆平行式
刚性单闸板
明杆平行式
双闸板
暗杆楔式刚性单闸板暗杆楔式刚性双闸板 暗杆平行式
双闸板

截止阀
节流阀
J 直通式直通式
Z形
 角式直流式平衡直通式平衡角式 三通式
柱塞阀U 直通式
旋塞阀X   填料直通式填料T形三通式填料四通式 油封直通式油封T形三通式
球阀Q 浮动直通式 浮动Y形三通式浮动L形三通式浮动T形三通式固定四通式固定直通式
蝶阀D杠杆式垂直板式 斜板式
隔膜阀G 屋脊式 截止式   闸板式
止回阀
底阀
H 升降直通式升降立式升降Z形直通式旋启单瓣式旋启多瓣式旋启双瓣式升降直旋式升降节流再循环式
安全阀A弹簧封闭带散热片全启式弹簧封闭微启式弹簧封闭全启式、单杠杆全启式弹簧不封闭带扳手双弹簧微启式、单杠杆微启式弹簧不封闭带扳手全启式、双杠杆全启式弹簧不封闭带扳手微启式、单杠杆角形微启式弹簧不封闭带控制机构全启式弹簧不封闭带扳手微启式弹簧不封闭带扳手全启式脉冲式
(先导式)
疏水阀S 浮球式 波纹管式膜盒式针形浮子式 双金属片式节流孔板式脉冲式热动力式圆盘式
减压阀Y 薄膜式弹簧薄膜式活塞式波纹管式杠杆式
给水分配阀F 柱塞式回转式旁通式
调节阀T回转套筒式升降多级柱塞式Z形升降单级针形式 升降单级柱塞式升降单级套筒式Z形升降单级闸板式升降单级套筒式升降多级套筒式升降多级柱塞式
水位计
平衡容器
B低读、轻液、玻璃管式就地云母片式就地玻璃板式就地玻璃管式  低读、轻液、玻璃板式平衡
容器
 就地光学折射式双色

注:1.杠杆式安全阀在类型代号前加“G”汉语拼音字母。

2.低温(低于-40℃)、保温(带加热套)和带波纹管的阀门,在类型代号前分别加“D”、“B”、“W”汉语拼音字母。

3.此表引用标准JB4018—85和JB308—75阀门型号编制方法,其中阀门类型代号F、T、B引用JB4018—85电站阀门型号编制方法。

4.柱塞阀类型和结构形式的代号与截止阀相同,国内目前只产生直通式。


三、阀门传动方式和连接形式的代号

阀门传动方式和连接形式的代号用阿拉伯数字表示,见表1-10。

表1-10阀门的传动方式和连接形式代号

传动方式连接形式代号传动方式连接形式代号
电磁动 0伞齿轮 5
电磁-液动内螺纹1气动焊接6
电-液动外螺纹2液动对夹7
蜗轮 3气-液动卡箍8
正齿轮法兰4电动卡套9

注:1.传动方式中省略了手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀的代号。

2.对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示。防爆电动用9B表示。

3.连接形式中焊接包括对焊和承插焊。

四、阀座密封面或衬里材料的代号

阀座密封面或衬里材料的代号用汉语拼音字母表示,见表1-11。

表1-11阀座密封面或衬里材料的代号

阀座密封面或衬里材料代号阀座密封面或衬里材料代号阀座密封面或衬里材料代号
铜合金T氟塑料F衬胶J
橡胶X合金钢、耐酸或不锈钢H衬铅Q
尼龙塑料N渗氮钢D搪瓷C
锡基轴承合金(巴氏合金)B硬质合金Y渗硼钢P

注:由阀体直接加工的阀座密封面材料代号用“W”表示,当阀座和阀瓣(闸板)密封面材料不同时,用低硬度材料代号表示(隔膜阀除外)。

五、阀体材料的代号

阀体材料的代号用汉语拼音字母表示,见表1-12.

表1-12阀体材料代号

阀体材料代号阀体材料代号
灰铸铁Z(H)1Cr5Mo、ZG1Cr5MoI
可锻铸铁K1Cr18Ni9Ti、ZG1Cr18Ni9TiP
球墨铸铁Q1Cr18Ni12Mo2Ti
ZG1Cr18Ni12Mo2Ti
R
铜及铜合金T
碳钢C12CrMoV、ZG12CrMoVV

注:1.公称压力PN≤1.6MPa的灰铸铁阀体和公称压力PN≥2.5MPa的碳素钢阀体均省略本代号。

2.JB4018—85电站阀门型号编制方法中规定灰铸铁代号为“H”。


六、公称压力的代号

公称压力代号用阿拉伯数字表示。公称压力数值,按国家标准JB1048—90管道元件公称压力的规定,见表1-2。

1.电站阀门

当介质最高温度≤450℃时,标注公称压力数值。当介质最高温度>450℃时,应标注工作温度和工作压力,工作压力须用P标志,并在P字的右下角标注介质最高温度的十分之一值,其代号为Pt,Pt后用阿拉伯数字标注工作压力。例如工作温度为540℃,工作压力为10MPa的阀门,其代号为P5410V。对于通用阀门其工作压力数值以MPa为单位的工作压力值10倍,如电站阀门中的P5410V在通用阀门中不是为P54100。

2.通用阀门

公称压力及工作压力数值均用以MPa为单位的数值的10倍来表示。


七、阀门的命名

阀门的名称按传动方式、连接形式、结构形式、衬里衬里和类型命名。但下述内容在命名中均予以省略:

1.连接形式中:“法兰

2.结构形式中

⑴闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;

⑵截止阀和节流阀的“直通式”;

⑶球阀的“浮动”和“直通式”;

⑷蝶阀的“垂直板式”;

⑸隔膜阀的“屋脊式”;

⑹旋塞阀的“填料”和“直通式”;

⑺止回阀的“直通式”和“单瓣式”;

⑻安全阀的“不封闭”;

3.阀座密封面材料中的“材料名称”


八、阀门型号和名称编制方法示例

1.通用阀门

⑴电动机传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为会铸铁的闸阀:

Z942W-1 电动楔式双闸板闸阀

⑵手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4MPa、阀体材料为1Cr18Ni9Ti的球阀:

Q21F-40P 外螺纹球阀

⑶气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀:

G6K41J-6J 气动常开式隔膜阀

⑷液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀:

D741X-2.5Z 液动蝶阀

2.电站阀门

⑴圆柱齿轮传动、焊接连接、明杆楔式双闸板、阀体密封面材料为合金钢、工作压力PN10MPa、工作温度为540℃、阀体材料为123CrMoV钢的闸阀:

Z462H-P5410V圆柱齿轮传动双闸板闸阀

⑵电动、焊接连接、多级套筒柱塞式、阀座密封面材料为硬质合金、公称压力PN32MPa,安付通材料为碳素钢的调节阀。

T969Y-32 电动高压差调节阀

⑶手轮传动、法兰连接、直通式、密封面材料为合金钢、公称压力PN10MPa、阀体材料为碳素钢的截止阀:

J41H-10 截止阀
