过滤器选型的技术要求和使用工况   发布时间:17-04-20

过滤器选型的技术要求和使用工况



过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。该过滤器惧有结构先进,阻力小,排污方便等特点。适用会质可为水、油、气。一般通水网为18~30目/cm2,通油网为100~480目/cm2,可按用户要求制作滤网。

过滤器选型的原则要求

     过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可。
1、过滤器进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力选型:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:
过滤器孔目数的选择主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa。

过滤器应用
1.不锈钢过滤器
   不锈钢过滤器广泛用于蒸汽、空气、水、油品,等多种介质的管线中;保护管线系统各种设备、水泵、阀门等;免受管道内铁锈、焊碴等杂质,带来的堵塞和损坏。不锈钢过滤器抗污性强,排污方便,流通面积大,压力损失小,结构简单,体积小,重量轻。过滤网材质均为不锈钢,耐腐蚀性强,使用寿命长。
2.Y型过滤器
   Y型过滤器输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。
3.Y型拉杆伸缩过滤器
   Y型拉杆伸缩过滤器采用新型的设计,把Y型过滤器与伸缩接头组合,结构简单,使用方便,解决了各种不同标准产品的法兰间长度不同而造成固定管道上安装不便的缺陷,拉杆伸缩过滤器主要用于高层建设、多层建筑或工厂内给排水配管,通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,安装了拉杆伸缩过滤器后便于削除管道杂物或安装拆卸以保证阀类或设备之正常使用。
4.篮式过滤器
篮式过滤器除去液体中含有少量固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气体的小型设备。因此,篮式过滤器广泛应用于石油、化工、化纤、医药、食品等工业。篮式过滤器有壳体、排污盖、滤芯、滤网、螺栓等组成。
5.T型过滤器
   T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中,保护管线系统上各种设备,如水泵、阀门等,免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏。上T型过滤器具有抗污性能强,排污方便,流通面积大,压力损失小,结构简单,体积小等特点;T型过滤器的过滤网材质均是不锈钢,耐腐蚀性强,使用寿命长;T型过滤器还分直流式和折流式,过滤网的密度有10目-120目,温度0~450℃,可根据用户需要选用。

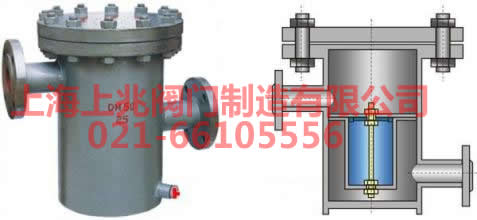

SRBB 高低平底篮式过滤器主要由挡管、筒体、滤篮、法兰、法兰盖及紧固件组成。当流体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮过滤由过滤器出口排出。当需要清洗时,旋开筒体底部螺塞排除流体,拆卸法兰盖,取出滤篮,清洗后重新放入即可。
