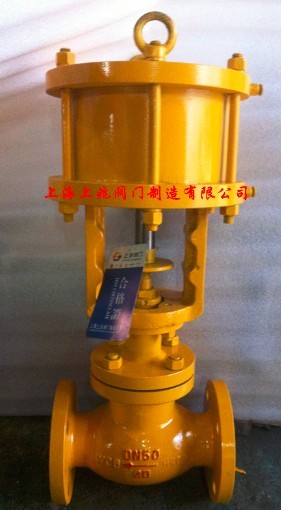

气动程控截止阀的原理及连接尺寸
气动程控截止阀原理：
当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气过电磁换向阀的切换进入气动执行机构的气缸上腔或下腔，推动活塞运动使阀们开启或关闭。阀门的工作流向应是高进低出。
气动程控截止阀连接尺寸：
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z－Ф
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4－Ф14
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4－Ф14
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4－Ф14
|
|
32
|
180
|
135
|
100
|
75
|
16
|
4－Ф18
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4－Ф18
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4－Ф18
|
|
65
|
290
|
180
|
145
|
120
|
16
|
8－Ф18
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8－Ф18
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8－Ф23
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8－Ф25
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8－Ф25
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12－Ф25
|
|
