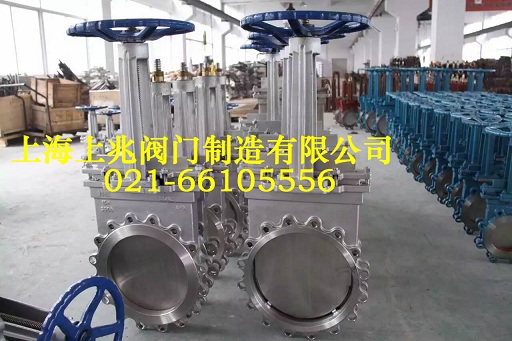

Z73H/F-16P刀闸阀的结构特点及工作原理

刀闸阀又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，价格较低。上兆阀门刀闸阀适用于浆液、污水、粉尘等介质的管路上做截流使用。

Z73H/F-16P刀闸阀结构特点：

1. 提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。

2. 不锈钢闸板可防止腐蚀引起的密封泄漏。

3. 整体的不锈钢材质，可防止腐蚀破坏。

4. 短结构长度，可节省原料、安装空间，也有效支持管道强度。

5. 科学上的密封填料函设计，使上密封安全有效，经久耐用。

6. 三角形的支架节省原材料，保证需要的力学性能。

7. 阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。

8. 阀体加强筋设计提高阀体强度。

9. 不锈钢阀杆经久耐用，双头螺纹使用启闭更为迅速。

Z73H/F-16P刀闸阀工作原理

手动阀门用手转动手轮，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。
