| 球阀结构原理及安装维修 发布时间：24-12-04 |

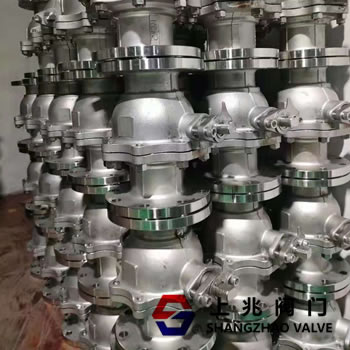

一、球阀的结构与工作原理 球阀作为一种重要的流体控制设备，广泛应用于各种管道系统中。其主要由阀体、阀座、球体、阀杆及传动装置等部件组成，通过传动装置驱动球体在阀体内旋转90度来实现流体的截断或接通功能。 1.1 主要结构 球阀的核心部件是球体，它通常呈球形或近似球形，具有流体通道。阀体是球阀的主体部分，一般采用铸钢或锻钢制造，内部加工有与球体相配合的球面。阀座则紧密贴合在阀体内部，用于支撑球体并确保密封性能。阀杆与球体相连，通过传动装置（如手柄、电动执行器等）驱动球体旋转。 1.2 工作原理 当球阀处于开启状态时，流体通过球体上的通道顺畅地流过阀体。当需要关闭球阀时，传动装置驱动阀杆和球体一起旋转90度，使球体上的通道与阀体进出口错开，从而截断流体流动。由于球阀的启闭件（球体）具有旋转运动的特点，因此其开关操作迅速且轻便。 二、球阀的安装 正确的安装是保证球阀正常工作和延长使用寿命的关键。以下是球阀安装的主要步骤和注意事项： 2.1 安装前准备 在安装前，应检查球阀的型号、规格是否符合设计要求，并确认各部件是否完好无损。还需清理管道内的杂质和污垢，确保流体通道的清洁。 2.2 安装过程 1. 法兰球阀安装：将法兰球阀与管道上的法兰片对准，用合适的螺丝和螺母进行连接。在拧紧螺母时，应遵循对角线原则，确保法兰连接均匀受力。 2. 螺纹球阀安装：在管道两端放置正确的密封件，然后将管道通过螺纹接口与球阀两端的螺纹接口旋紧。同样需要注意密封性的检查。 3. 焊接球阀安装：在焊接前，需先拆解球阀中心部分，以防止密封圈受损。完成焊接后，再重新安装中心部分，并确保所有连接处的密封性。 2.3 安装后检查 安装完成后，应对球阀进行全面检查，包括确认阀门开关是否灵活、密封性能是否良好等。还需进行压力测试，以确保球阀在实际工作压力下能够正常工作。 三、球阀的维修与保养 为了延长球阀的使用寿命和确保其性能稳定，定期的维修与保养工作至关重要。 3.1 维修注意事项 在进行球阀维修时，务必先关闭上下游管道，并确保管道内的压力已完全释放。拆卸分解过程中，应小心操作，避免损伤零件的密封面，特别是非金属零件。使用专用工具取出O型圈等易损件，以便进行更换。 3.2 常见维修项目 1. 更换密封件：随着使用时间的增长，球阀的密封件可能会因磨损而失效。因此，需要定期检查并更换密封件，以确保球阀的密封性能。 2. 清洗和润滑：定期清洗球阀内部，去除污垢和杂质，并对关键部位进行润滑，以减少磨损和摩擦阻力。 3. 调整传动装置：检查传动装置的灵活性和可靠性，必要时进行调整或更换部件。 3.3 保养建议 除了进行定期的维修外，还应加强对球阀的日常保养工作。例如，定期检查阀门的开关状态、保持执行机构的清洁干燥、及时更换老化的密封件等。这些措施有助于提前发现并解决问题，从而确保球阀的长期稳定运行。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
