铸钢法兰截止阀的应用选型

一、铸钢法兰截止阀--概述

J41H-16C~160C 铸钢法兰截止阀：手动、法兰连接、直通式、阀座密封面材料为 Cr13 系不锈钢、公称压力 PN16~PN160、阀体材料为碳素钢的截止阀。

二、铸钢法兰截止阀--性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
J41H-16C~160C	16~160	1.6~16.0	≤425	水、蒸汽、油品

三、铸钢法兰截止阀--零部件材料

型号	材料
型号	阀体、阀盖	阀杆	密封面	填料
J41H-16C~160C	碳素钢	铬不锈钢	堆焊铁基合金	石棉、石墨、柔性石墨、聚四氟乙烯

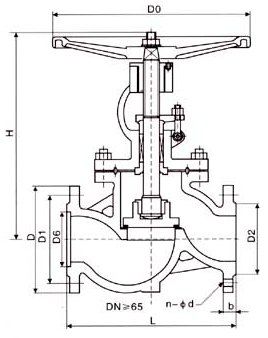

四、产品外形及结构尺寸 1.6MPa

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	14	4×ø14	198	120	5
15	130	95	65	45	14	4×ø14	200	120	5.5
20	150	105	75	55	14	4×ø14	243	140	7.3
25	160	115	85	65	14	4×ø14	253	160	8
32	180	135	100	78	15	4×ø18	280	160	12
40	200	145	110	85	16	4×ø18	312	200	16
50	230	160	125	100	16	4×ø18	321	200	16
65	290	180	145	120	18	4×ø18	325	240	22
80	310	195	160	135	20	4×ø18	355	240	31
100	350	215	180	155	20	4×ø18	415	280	45
125	400	245	210	185	22	4×ø18	460	320	80
150	480	280	240	210	24	8×ø23	510	360	97
200	600	335	295	265	26	12×ø23	590	360	169

五、产品外形及结构尺寸 2.5MPa

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	16	4×ø14	198	120	4.9
15	130	95	65	45	16	4×ø14	233	120	5.5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	7.5
32	180	135	100	78	18	4×ø18	302	180	8.5
40	200	145	110	85	18	4×ø18	355	200	12.5
50	230	160	125	100	20	4×ø18	362	240	16
65	290	180	145	120	22	8×ø18	325	280	25
80	310	195	160	135	22	8×ø18	369	280	30
100	350	230	190	165	24	8×ø23	370	300	35
125	400	270	220	188	28	8×ø18	558	400	89
150	480	300	250	218	30	8×ø23	611	400	98
200	600	360	310	278	34	12×ø25	721	400	170

六、产品外形及结构尺寸 4.0MPa

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	16	4×ø14	198	120	4.5
15	130	95	65	45	16	4×ø14	233	120	5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	9
32	180	135	100	78	18	4×ø18	302	160	12
40	200	145	110	85	18	4×ø18	355	200	17
50	230	160	125	100	20	4×ø18	373	240	24
65	290	180	145	120	22	8×ø18	408	280	33
80	310	195	160	135	22	8×ø18	436	320	44
100	350	230	190	160	24	8×ø23	480	360	60
125	400	270	220	188	28	8×ø25	558	400	89
150	480	300	250	218	30	8×ø25	611	400	130
