储罐氨用紧急切断阀FBQDQ421F   发布时间:22-09-09

储罐氨用紧急切断阀FBQDQ421F产品概述:

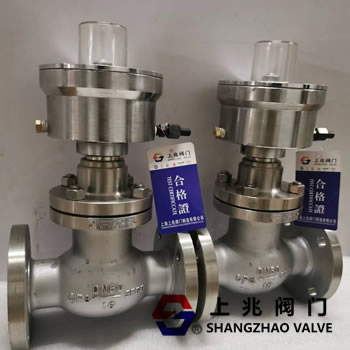

产品名称:储罐氨用紧急切断阀
配件:防爆气动三联件防爆两位三通电磁阀、防爆信号执行开关、空气过滤器减压阀。
型号:FBQDQ421F-16/25/40p
产品规格:DN15-dn 300
压力等级:1.6 MPa-2.5 MPa-4.0 MPa
适用介质:液氨、氨、天然气、液化气。
工作温度:-40~+80℃
材料:不锈钢304、316、304L、316L、铸钢。

储罐氨用紧急切断阀产品介绍;

 储罐氨用紧急切断阀(气动紧急切断阀)是一种安全保护阀,安装在液氨、氨、液化石油气、液体和气体的管道上,与长距离气源配套使用。气源用于控制阀门的开启和关闭,使管道或储罐发生大量泄漏甚至火灾时,能快速手动泄压气源,或高温≥75℃时,易熔合金熔化,气瓶自动泄压,迅速关闭阀门阻止泄漏,起到安全保护作用。广泛应用于化学危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房、住宅安全设施等。

储罐氨用紧急切断阀的特点:

储罐氨用紧急切断阀结合了截止阀、止回阀、电磁阀和气动阀的优点,具有优良的
技术,负载损耗低,可靠性高。用于在紧急情况下通过泄漏报警器向电磁阀输出信号。当电磁阀通电关闭气源时,阀门将自动关闭。还可以远距离快速控制管道或储罐上阀门的开启和关闭,确保人身和财产安全。
储罐氨用紧急切断阀是自动化系统中执行机构的一种阀门,由弹簧气动薄膜执行机构或浮动活塞执行机构和调节阀组成。它接收调节仪表的信号,控制工艺管道中流体的切断、接通或切换。它具有结构简单、反应灵敏、动作可靠的特点。可广泛应用于石油、化工、冶金等工业生产部门。不锈钢紧急切断阀的气源要求过滤后的压缩空气,流经阀体的介质应为不含杂质和颗粒的气体。

储罐氨用紧急切断阀技术参数:

气缸工作压力:≤2.0 MPa
气缸介质:氮气、无水空气
气缸开启压力:≥0.5-0.7 MPa
气缸工作温度:≤75℃
合金熔化温度:75±5℃
切断时间:阀门直径DN65,关闭时间≤5秒。
直径大于DN65的阀门关闭时间≤10秒。
 气缸和活塞:铬不锈钢
弹簧材料:50CrVA弹簧钢
密封圈、O形圈:PTFE、丁晴橡胶。
打开类型
:常开、常闭

储罐氨用紧急切断阀的工作原理:

紧急气动切断阀气源入口处装有二位三通电磁阀,阀门开关由远程电气控制台控制。
1。阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。出现紧急情况
当气体泄漏报警器向电磁阀发出报警信号时,电磁阀通电并排气,阀门自动关闭。
2。手动控制电磁阀按下红色夹子排气,阀门会自动关闭。
3。待工作人员处理事故,手动重新开启阀门后,将恢复供气。
4。电气防护等级:CEI IP65/IP67
5。防爆等级:EexmⅱT4 /EexmⅱT5
6。工作电压和电力:交流AC24V或220V,50Hz  u002F14V;AC12V/8.5W,AC24V/8.5W
