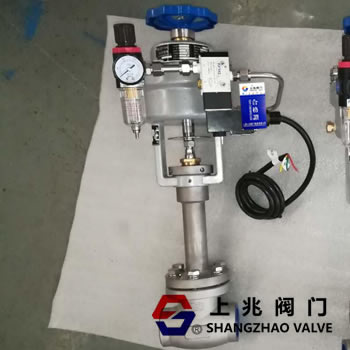

低温液相气动紧急切断阀   发布时间:19-04-25



DJ661F-16P低温液相气动紧急切断阀主要技术参数:

公称通径:DN10-100mm

公称压力:1.6-6.4MPa

气缸气源压力:0.3-0.3MPa

适用介质:L02、LN2、LAr、LNG、etc等

适用温度:-196℃-+70℃

紧急切断温度:+70±5℃

DJ661F-16P低温液相气动紧急切断阀主要配件

材料阀体:ZG0Cr18Ni9

阀盖:0Cr18Ni9

阀杆、阀瓣:0Cr18Ni9

连接体、缸盖:ZL101

阀瓣密封圈:聚三氟乙烯

适用介质:液氧、液氮、液化天然气、液态二氧化碳等。

低温液相气动紧急切断阀采用奥氏体不锈耐酸钢制造。阀杆表面镀硬铬( 镀层厚0.04-0.06mm),或进行氮化和镀镍磷处理,以提高表面硬度。为防止螺母与螺栓咬死,螺母一般采用Mo钢或Ni钢,同时在螺纹表面涂二硫化钼。主要应用于气体液化设备、空分设备;天然气液化、储运设备;液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车;变压吸附制氧、氮设备。广泛应用于能源、石化、冶金、铁道等行业等行业。适用温度:-196℃-+80℃

DJ661F-16P低温液相气动紧急切断阀性能特点:

1、低温阀门垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式垫片结构;

2、低温阀门在关闭时,为防止阀腔内低温介质因温度上升,产生气化异常升压,在闸板或阀体高压侧设有泄压结构;

3、低温阀门的密封面堆焊钴基硬质合金,硬质合金在低温下变形小、耐磨损,可保持良好的密封性能。

4、低温阀门的阀盖设计为长颈结构,截止阀能隔离低温介质对填料的影响,使阀门启闭灵活;

5、填料采用柔性石墨或聚四氟乙烯组合式结构,低温阀门具有良好的抗低温性能;

DJ661F-16P不锈钢低温紧急切断阀 不锈钢低温紧急切断阀常用材料:

1.阀瓣:不锈钢堆焊钴基硬质合金

2.阀座:不锈钢堆焊钴基硬质合金

3.阀杆:0Cr18Ni9

4.阀体、阀盖采用:LCB(-46℃)、LC3(-101℃)、CF8(304)(-196℃)

5.中部法兰密封高压时采用金属环垫并配高强度螺栓,确保低温高压时,密封更加可靠、有效。

DJ661F-16P低温液相气动紧急切断阀介绍:

1、低温阀门的阀盖设计为长颈结构,能隔离低温介质对填料的影响,使阀门启闭灵活;

2、填料采用柔性石墨或聚四氟乙烯组合式结构,具有良好的抗低温性能;

3、垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式垫片结构;

4、阀门在关闭时,为防止阀腔内低温介质因温度上升,产生气化异常升压,在闸板或阀体高压侧设有泄压结构;

5、阀门的密封面堆焊钴基硬质合金,蝶阀硬质合金在低温下变形小、耐磨损,可保持良好的密封性能。

6、用于–100℃以下的 低温阀门,其阀体,阀盖,阀瓣,阀座,阀杆等零件在精加工前应进行深冷处理,即将零件浸放在液氮箱中进行冷却,当零件温度达到–196℃时,开始保温 1~2 h,然后取出箱外自然处理到常温,重复循 环 2 次;
