| Q641F 气动球阀工作原理 软密封好在哪 发布时间：26-10-15 |

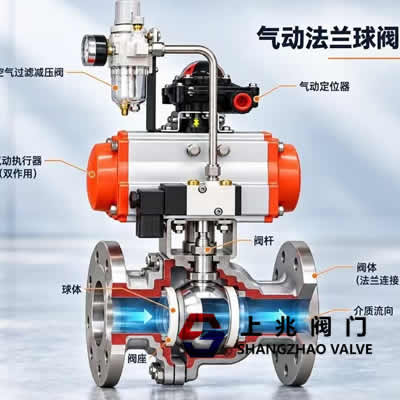

供水、供气、油品、化工管路，Q641F 气动不锈钢球阀是常见的自动化截断阀。它怎么实现远程开关？软密封的 "软" 又体现在哪？这篇把工作原理讲清楚，上海上兆阀门制造有限公司提供的 Q641F 系列气动球阀即按此原理生产，供大家选型参考。 一、型号怎么读 以 Q641F-16P 为例：Q 代表球阀，6 代表气动驱动，4 代表法兰连接，1 代表浮动式球体，F 代表软密封（密封圈为 PTFE 聚四氟乙烯），16 代表公称压力 1.6 兆帕，P 代表阀体为 304 不锈钢（C 则代表碳钢）。常见型号还有 Q641F-25P、Q641F-16C 等。 二、结构组成 一台完整的 Q641F 气动球阀，包括球体、软密封阀座、阀杆、阀体，以及气动执行器、电磁阀、限位开关等附件。执行器多为齿轮齿条式（常见 GT 系列），把气缸活塞的直线运动转换为旋转运动。 三、工作原理：90 度旋转，全开全关 压缩空气（一般 0.4 到 0.7 兆帕，具体以样本为准）经电磁阀进入执行器气缸，推动活塞往复运动，经齿轮齿条机构转换为旋转，带动阀杆和球体转 90 度。 球体流道与管路平行，就是全开；流道与管路垂直，就是全关。电磁阀得电、失电切换气路，阀门就能远程自动开关。默认是开关型，只做全开全关；需要调节流量时，加装定位器可转为调节型。 整套动作链路是：控制信号→电磁阀→压缩空气→执行器→球体旋转。日常检查时优先看电磁阀和气源，这两处正常，阀门一般就能正常动作。 四、软密封好在哪 1. 密封圈是 PTFE 等软质材料，靠预紧力和介质压力把球体压紧在阀座上，弹性可以补偿磨损，密封性好、泄漏量低，通常能达到气泡级密封。 2. 软密封摩擦系数小，开关扭矩低，执行器可以选小一号，整体更省成本。 3. 要注意适用条件：软密封对介质清洁度有要求，含硬质颗粒的介质容易划伤密封面，这种情况要考虑硬密封；PTFE 耐温有限，一般约 - 20 到 120 摄氏度，高温场合要选高温型密封。以上为通用参考值，具体以样本为准。 4. 全开全关状态下球面与阀座贴合，介质对密封面的冲刷少，适合频繁开关的自动化管路。 五、不锈钢阀体优势 304 不锈钢阀体耐腐蚀、不生锈、不污染介质，适合水处理、食品饮料、医药及弱腐蚀化工介质；相对铸钢阀体（16C），卫生性和耐蚀性更好，外观也更光洁。 六、常见型号与应用 常见型号 Q641F-16P、Q641F-25P、Q641F-16C，通径 DN15 到 DN200。典型应用：高层供水及水厂管路、空压站气体管路、油品输送、化工管线的远程开关与紧急切断。 以高层供水为例：出水总管装 Q641F 气动球阀，配合液位或压力信号自动补水，省去人工操作；空压站则用它控制储气罐进出气，实现无人值守。 七、四个常见问答 问：为什么说它是 "90 度阀"？ 答：球芯从全开到全关只转 90 度，行程短、动作快，适合频繁开关和快速切断，也便于执行器小型化。 问：浮动式和固定式有什么区别？ 答：小口径多用浮动式，球体被介质压力推向出口阀座，密封可靠，Q641F 即属此类；大口径高压场合用固定式，球体由轴承支撑，操作扭矩小。 问：软密封球阀寿命怎么样？ 答：取决于介质洁净度、温度和开关频率。常温洁净介质、开关不频繁时寿命较长；介质含颗粒或频繁开关会加速磨损，密封圈是正常更换件，备几只阀座圈即可。 问：气动球阀能用在天燃气等危险介质上吗？ 答：可以，但执行器和电磁阀要按现场防爆要求选防爆型附件，并核对防爆证书与区域等级是否匹配。 日常维护以气源为主：过滤器定期放水、保持气源压力稳定、观察限位开关反馈，阀体一般无需频繁拆检。 总结：Q641F 软密封气动不锈钢球阀靠 "气动执行器驱动球体 90 度旋转" 实现远程开关，软密封圈密封好、扭矩低，不锈钢阀体耐蚀卫生。选型时把介质、口径、压力、温度告诉上海上兆阀门，技术人员会配好执行器和附件，一次到位。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
