| D643H气动三偏心硬密封法兰蝶阀结构特点 发布时间：22-04-12 |

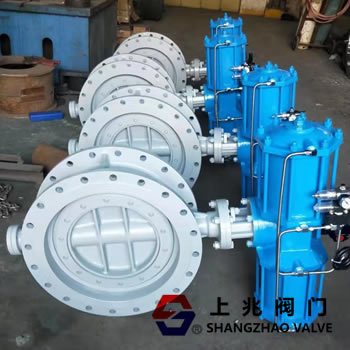

D643H气动三偏心硬密封法兰蝶阀 D643H 气动硬密封蝶阀 采用三维偏心结构，蝶板由软硬金属薄板复合而成气动硬密封蝶阀具有双向密封功能，可以任意方向安装，不受介质流向的限制，也不受空间位置的影响。广泛用于冶金、电力、石油、化工等介质温度≤425℃的工业管道中调节流量和截止流体。  三维偏心几何形状: 1:偏心距:阀轴位于阀座后面，使密封件能完全紧密地包围和接触整个阀座。 2。偏心:阀轴的中心线偏离管道和阀门的中心线，以避免阀门启闭的干涉。 3。偏心:阀座锥轴偏离阀轴中心线，可以消除关闭和开启过程中的摩擦，实现整个阀座周围的均匀压紧密封效果。 无摩擦密封，使用寿命更长 1。作为标准配置，阀座由Cr13合金或钨铬钴合金硬面制成。 2。垫圈由螺旋缠绕的不锈钢石墨制成，以实现零泄漏。 气动执行器 紧急切断阀采用新GTD系列或ATD系列气动执行器，有双作用型和单作用型。 弹簧复位，齿轮传动，安全可靠。 1。齿轮式双活塞，输出扭矩大，体积小。 2。圆柱体采用铝金材质，重量轻，外形美观。 3。手动操作机构可安装在顶部和底部。 4。齿条连接可以调节开启角度和额定流量。 5。执行机构可以选择现场信号反馈指示和各种附件来实现自动操作。 6。IS05211标准连接为产品的安装和更换提供了方便。 7。两端可调螺丝可使标准产品在0-90之间有4的可调范围，保证与阀门的同步精度。 可根据不同的控制和要求选择以下附件: 接收器:也称为限位开关，远程反馈开关信号可防爆。 电磁阀:双作用两位五通，单作用两位三通防爆。 主要装置:可稳定供气、过滤和润滑气缸。 手轮机构:旋转手轮机构，手动开启和关闭阀门。 电气定位器:输入4 ~ 20mA信号，实现阀门调节功能。 下一个描述 1。气动执行机构类型:双作用和单作用。 2。介质类型、温度和压力 3。所需附件:电磁阀、定位器、信号反馈、气源处理三联件和手动机构。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
