片式球阀的分类   发布时间:18-06-27

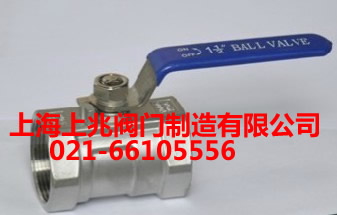

一片式球阀是一体式的里面由球,四氟圈,锁紧螺母组成,球的口径比管道口径略小,类似于广式球阀。

二片式球阀是由两部分组成,密封效果好于一片式球阀,球的口径和管道口径的一样的,比一片式球阀易于拆卸。

三片式球阀是由三部分组成,两边的阀盖和中间阀体,三片式球阀 不同于二片式球阀和一片式球阀的地方在于拆卸维修方便。

从压力上区分

三片式耐压远远要高于一片式和二片式球阀。主要三片式球阀外边由四个螺栓固定,起到一个很好的紧固作用。精铸阀体可以压力达到1000psi≈6.9MPa。更高的压力就要用锻压的阀体。

球阀按结构形式可分:

一、浮动球球阀: 球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。
二、固定球球阀: 球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,出现了油封球阀,密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。
三、弹性球球阀: 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。
球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。
