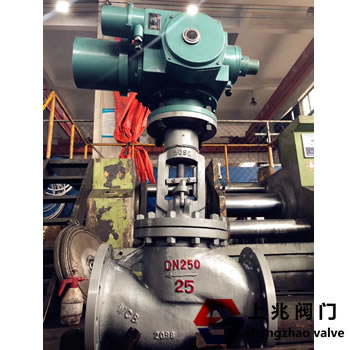

J941H-16C-200_蒸汽电动截止阀   发布时间:21-11-04

J941H-16C-200_蒸汽电动截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
  长期大量批发 蒸汽电动截止阀J941H-16C 铸钢法兰截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,紧急切断阀截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。J941H-16C-200_蒸汽电动截止阀同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。




J941H-16C-200_蒸汽电动截止阀主要特点:

1、全中文显示:一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、相序自动纠正:执行机构旋向可自由设定,也可自由校正电源相序。
3,缺相保护:具有电源缺相保护功能。
4、控制模式:常规远方控制信号采用4~20mA模拟量信号控制,提供4~20mA信号反馈(可提供特殊量控制)。远方控制信号、反馈信号均与内部实现电气隔离。
5、 禁动延时保护:避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、电子互锁保护:在一个指令正在执行且保持有效,再施加另一个反向控制指令时(即两个指令同时存在并有效),此时电动执行器将停执行完个指令后再执行下一个指令。
7、瞬间过力矩保护:当开或关向力矩瞬间被顶开,阀门将停下不动作,即使力矩开关瞬间顶开后闭合,阀门仍不会动作,只有向反向动作一下,即可解除过力矩保护。
8、现场远控切换:现场远控可自由切换,使用户调试、维护方便快捷。

J941H-16C-200_蒸汽电动截止阀工作环境和主要技术参数:

  电源:常规,三相380V(50Hz)
  特殊,三相660V、415V(50Hz 、60Hz);
  单相220V、110V(50Hz 、60Hz)
  工作环境:
  环境温度:-20~+60℃ (特殊订货-40~+80℃)。
  相对湿度:≤95%(25℃时)。
  防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)
  防护等级:IP55 (特殊订货IP65、IP67)。
  工作制:短时10分钟 (特殊订货30分钟)。
  DZW一体化开关型铸钢电动截止阀J941H-16C DN150 安装长度480设计规范:
  遵循GB/T 12233,GB/T12235,ANSI B 16.34标准
  公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
  公称通径或口径:DN10~500、NPS 1/2 ~36"
  连接方式:法兰、对焊、螺纹等适用温度:-196℃~700℃
  驱动方式:手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动
  阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
