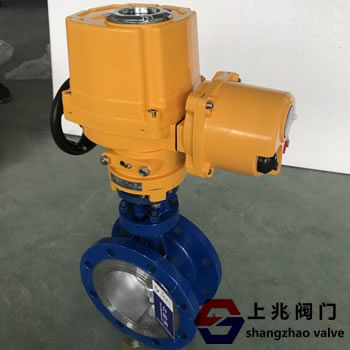

D943H-16C-150电动法兰蝶阀   发布时间:19-05-28

一,D943H-16C-150电动法兰蝶阀 - 概述:

 1.阀门采用三偏心密封结构,阀座和蝶板几乎没有磨损,密封功能更紧密,更紧密。

 2。密封圈由不锈钢制成。它具有硬金属密封和弹性密封的双重优点。它在低温高温下具有优异的密封性能,具有耐腐蚀,使用寿命长的特点。

 3。盘板密封面采用钴基硬质合金焊接而成,密封面耐磨,使用寿命长。

 4。大型蝶板采用桁架结构,强度高,流通面积大,流动阻力小。

 5。该阀具有双向密封功能。它不受安装期间介质的流动方向的限制,并且不受空间位置的影响。它可以在任何方向安装。

 6。驱动单元可在多个工位旋转90°或180°,方便用户使用。



三偏心硬密封蝶阀,
特点其中:阀座密封圈由软质T形密封圈两侧的多层不锈钢板组成。
阀板和阀座的密封面为一种斜锥形结构,耐温耐腐蚀的合金材料沉积在阀板的倾斜锥面上;固定在调节环压板和压板上的调节螺栓组件之间的弹簧组装在一起。 该结构有效地补偿了套筒与阀体之间的公差带和阀杆在中压下的弹性变形,解决了双向可互换介质输送过程中阀门的密封问题。 \\ n
软T形多层不锈钢板用于形成密封圈,具有金属硬密封和软密封的双重优点。它在低温和高温条件下具有零泄漏密封性能。
测试证明,当池的正流动状态的介质的流动方向与盘的旋转方向相同时,密封表面的压力由扭矩的作用引起。传动装置和阀板上介质的压力。
当正介质压力增加时,阀板表面越紧,阀座密封面越紧,密封效果越好。 D943H-16C-150电动法兰蝶阀在逆流状态下,密封在阀板和阀座之间偏压驱动器以将阀板偏压在阀座上。
当反向介质的压力增加时,阀板与阀座之间的单位正压小于中压,负载后储存的调节环弹簧的变形可以补偿紧压阀板和阀座的密封表面。
发挥自动补偿功能。
因此,本实用新型不像现有技术那样在阀板上安装软硬的多层密封圈,而是直接安装在阀门上在压板和阀座之间增加一个调节环,这是一种理想的双向硬密封方法。 它将取代闸阀和球阀
D943H电动法兰硬密封蝶阀结构采用三维偏心原理设计。弹性密封和软硬多层密封兼容新的加工工艺,使蝶阀在运行过程中可以减小扭矩力,实现省力,节能的功能。
从而确保整体耐腐蚀性,耐高温性和抗损坏性。
适用于食品,医药,石油化工,发电厂,钢铁厂,工业环境水处理和高层建筑,供水和排水管道,用于调节流量和关闭流体。
二,D943H-16C-150电动法兰蝶阀 - 功能
 1。结构独特,体积小,重量轻,操作灵活,省力,方便;
 2,密封可靠,可实现空气密封无泄漏;  \\ r \\ ñ
 3。流量特性往往是线性调整的最佳选择;
 4,采用三偏心原理,使密封面损坏近似为零,延长阀门的使用寿命; r \\ n
 5,广泛的应用。
如:可用于水,蒸汽,油,空气,气体等介质;
 6,适用于6.4MPa以下的不同温度和压力水平,耐腐蚀性和其他介质管道。
三,D943H-16C-150电动法兰蝶阀 - 主要连接和尺寸:

公称通径
DN
结构长度L外形尺寸(参考值)连接(标准值)参考
重量Dt343H
HDt343HPN0.6MPaPN1.0MPa
mminchH1A1B1DD1z-dDD1z-d
5021081501123501802001401104-141651254-1817
655/21121701153701802001601304-141851454-1820
8031141801203801802001901504-182001608-1823
10041271901384201802002101704-182201808-1825
12551402001644601802002402008-182502108-1840
15061402101755552702801652258-182852408-2247
20081522302086052702803202808-183402958-2260
2501016525024368027028037533512-1839535012-2295
3001217827028380038042044039512-2244540012-22124
3501419029031083538042049044512-2250546016-22181
4001621631034091545047054049516-2256551516-26260
4501822233038096048049059555016-2261556520-26338
50020229350410102048049064560020-2267062020-26360
60024267390470122548066075570520-2678072520-30540
70028292430550135564066086081024-2689584024-30580
80032318470640147064066097592024-30101595024-33845
9003633051071015457508601075102024-301115105028-331050
10004041055077017958508601175112028-301230116028-361500
12004847063089019658509001405134032-331455138032-392000
