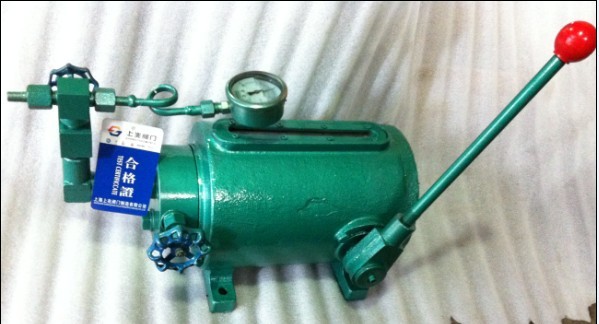

SB03手摇油泵产品使用说明书   发布时间:21-01-09

一、SB03手摇油泵--用途和性能规范:
1、用途:SB03 手摇油泵与紧急切断阀配套使用,适用于液化石油气储配站的大型贮罐或槽车上供紧急切断阀在工作状态,打开时的压力油源,利用此泵的性能来达到控制紧急切断阀打开或关闭的目的。
2、性能规范:
公称压力 强度试验压力 密封试验压力 适用温度 适用介质
         4 6 4 -40~+50 v                                合成锭子油
Mpa ℃


二、SB03手摇油泵--工作原理及结构说明:
1、手摇油泵通过手柄做往复动作,使压力增高来打压紧急切断阀,介质即可通过。如遇火灾或其它紧急情况时,将手摇油泵的泄压阀打开。油压系统迅速泄压,使紧急切断阀立刻关闭,或温度升高至75℃以上时,安装在油泵或紧急切断阀的易熔塞立刻熔化,达到自动泄压目的,使紧急切断阀迅速关闭。
2、手摇油泵的主要构造是由吸压油的柱塞,进油阀、出油阀及泄压阀组成,由柱塞和进出油阀的封闭,形成的密封空间是油泵的工作腔。当柱塞向上运动使工作腔的容积由小变大时,由于腔内压力低于大气压力进油阀打开,油经滤油网进入工作腔,当柱塞向下运动时,工作腔的容积由大变小,工作腔的油压升高,出油阀被打开,将压力油排入油路系统,供紧急切断阀开启。
-1-
泄压阀是用于压力油路系统泄压而设置的,工作时需将泄压阀关闭,在油路系统需要泄压时将泄压阀打开,即紧急切断阀关闭。
3、泵的油箱在泵的外套体腔内,注油时打开上盖的注油塞即可,如油箱容积不够时可外接辅助油箱。
三、SB03手摇油泵--主要外形尺寸和连接尺寸:
四、主要零件材料:
主要零件 材料
泵体 35
阀瓣 H62
阀瓣密封阀 橡胶1-3
柱塞 2Cr13
油压缸 35 -4-


五、保管、安装及使用注意事项:
1、泵在运输保管时应注意摆放位置,避免破坏或损伤泵的压力表,手柄及阀体手轮等,应存放于干燥通风的室内,长期存放应定期检查,防止锈蚀。
2、泵在安装前应清洗干净,检查各部位紧因螺纹是否松动。
3、安装使用时装出油孔的丝堵去掉,与泄压系统的管路连接,注入合成锭子油,搬动手柄向系统内注入压力油,注意油泵的贮油量,如不足应补充加油或装置辅助油箱。
4、加足油后将泄压阀关闭,向系统内加压,再将泄压阀打开,并重复3-5次以排除油路系统内的气体,保持压力稳定。
5、使用调压阀高速工作腔的油压时,应使调压阀处于阀瓣打开的位置,从低压逐渐上调,防止油压突然升高撞击或损坏压力表。
6、限于油箱储油的容量小,在油路系统的管路较长或用一个油泵来控制数个紧急切断阀时,需增加辅助油箱。
六、SB03手摇油泵可能出现的故障及消除方法:
故-障现象 原因 消除方法
泵油时不升压(油泵不吸油)。 1、进油阀密封面漏油。
2、柱塞压油时渗漏。
3、吸油滤网阻塞。 1、检修密封面,更换密封垫,拧紧连接件。
2、修理柱塞与油缸内壁伤痕,更换密封圈。
3、换油清洗滤网污物。
停泵后表压值下降,系统有漏油。 1、泄压阀未关紧或密封面损坏。
2、出油阀密封面损伤或夹有污物。
3、紧急切断阀及油路系统或油管按头处有渗漏。
 1、检修泄压阀密封面及泵油时将泄压阀扭紧。
2、检修密封面,更换密封垫,清除污物。
3、检修紧急切断及油路,油管按头等各处的渗漏点。
