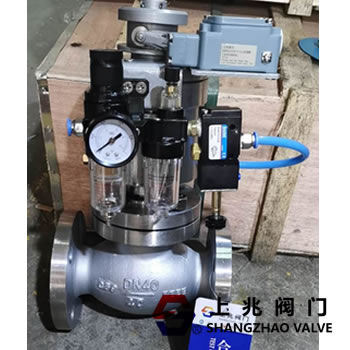

QDQ421F不锈钢切断阀   发布时间:21-06-20

QDQ421F不锈钢切断阀工作原理;

QDQ421F 不锈钢切断阀 安装在液化石油气储灌站的液相和气相管道上,与空气压缩机或储气罐配套使用,以便当管道发生大量泄漏,气源压力或高温会使易熔塞合金熔化,阀门自动关闭
防漏,具有安全保护功能。该阀也可用作气动截止阀。可实现遥控、快速关闭、灵活开启。在没有气压的情况下,阀瓣处于常闭状态。当气泵输入压力气体阀门在气缸内时,阀瓣打开。当阀门需要关闭或紧急情况时,当压力释放时它会自动关闭。
此阀门通过柱塞固定在阀座上。当气缸为阀瓣时,当压力气体通过阀座注入气缸时,紧急切断阀阀瓣离开阀座。当压力释放时,阀瓣由于弹簧力,它迅速关闭。
阀门工作介质的流动方向,阀座端为出口,非座端为入口,气压方向相反。
由多弹簧气动薄膜执行器或浮动活塞执行器和调节阀。它接收来自仪表的信号并控制工艺管道中流体的切断、接通或切换。
具有结构简单、反应灵敏、动作可靠的特点。
气动紧急切断阀的内部结构装有低熔点易熔合金塞,易熔金在外面≥80℃温度熔化,堵塞气管,泄压。 液氨紧急切断阀快速关闭,保护储罐系统安全。



QDQ421F不锈钢切断阀技术规范;


规格(DN)
公称压力(MPa)
密封试验压力(MPa)
工作温度(℃)
适用介质
控制油缸或气压部分
阀瓣开启高度(MM)
使用介质
阀瓣开启时最大油压或气压(MPa)
25
2.5
2.75



-40℃

~80℃



液化

石油气、

液氨等
15



压缩空气

或氮气

油3MPa,气0.6MPa
40
2.5
2.75
18
油3MPa,气0.6MPa
50
2.5
2.75
18
油3MPa,气0.6MPa
65
2.5
2.75
22
油3MPa,气0.6MPa
80
2.5
2.75
27
油3MPa,气0.6MPa
