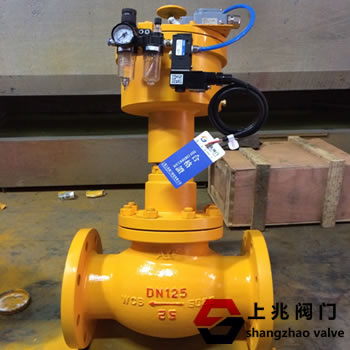

0QDQ421F-40C-150液氨专用安全切断阀发布时间：18-11-30

1.0QDQ421F-40C-150液氨专用安全切断阀 - 使用

0QDQ421F-25C-150液氨专用安全切断阀分为单作用和双作用型，可实现远程控制打开和关闭。它只需按下控制按钮，所有其他项目将在指定时间内自动完成。

按钮确保安全操作，如安装远程信号反馈系统，可直接了解遥控室的阀门运行状态。

二，0QDQ421F-40C-150液氨专用安全切断阀 - 性能规格:

规格 (DN)	公称压力 (Mpa)	密封试验压力 (Mpa)	工作温度 (℃)	适用介质	控制气缸部分			电源
规格 (DN)	公称压力 (Mpa)	密封试验压力 (Mpa)	工作温度 (℃)	适用介质	阀瓣开启高度 (mm)	使用介质	阀瓣开启时最大气压(Mpa)	电源
25	2.5	2.75	-40℃~+80℃	液氨、液化石油汽	15	压缩空气、氮气	0.6MPa	-AC220/DC24
40	2.5	2.75			18		0.6MPa
50	2.5	2.75			20		0.6MPa
80	2.5	2.75			27		0.6MPa
200	2.5	2.75			65		0.6MPa

三、0QDQ421F-40C-150液氨专用安全切断阀--主要零件材料：

零件名称	材料
阀体	WCB
阀体密封圈	四氟
阀瓣	2Cr13
油缸/气缸	25^#钢/球墨
弹簧	4Cr13/60Si12mn
活塞	2Cr13

四，0QDQ421F-25C-150液氨专用安全切断阀工作原理和结构描述：

1。单作用工作原理：当阀门在没有外部压力的情况下运行时，阀瓣处于常闭状态。当在管道或罐系统上使用时，电源和气源的压力用于打开阀门。

当使用下阀门时，当阀门需要关闭时，可以排出动力或供气压力，阀门自动关闭。

2。当阀瓣关闭时，通过打开减压阀来实现压力。

3，常开型可以通过单一动作或定制更换。 \\ n \\ r \\ñ

4。双作用工作原理：当控制器按照预编程序向电磁换向阀输出电信号时，电磁换向阀通过电磁换向阀的切换，使加压仪表的压力源进入。

气动执行机构的下腔推动活塞向上，活塞驱动阀杆，阀杆抬起阀芯打开阀门，切断换向阀的电信号，使活塞移动向后关闭阀门。这种阀门配置称为

Closed。
