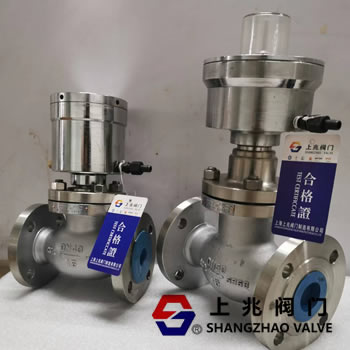

气动切断阀的工作原理及使用说明 气动切断阀常用词气动紧急切断阀、气动快速切断阀，是由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的堵截、接通或切换。具有结构简朴，反应敏捷，动作可靠等特点。执行机构采用活塞气动执行机构。该执行机构具有体积小、重量轻、输出力大等特点，且活塞与缸体间配有摩擦系数较低的非金属导向环，避免了活塞与缸体的直接接触，降低了摩擦力，因而执行机构动作敏捷、使用寿命长。主要应用于无杂质、无颗粒的液体、气体（氧气）介质，要求快速严密封闭，快速放空的自动控制系统中。在自动控制系统得到广泛应用。
从原理上来讲，气动切断阀是一种截止式或球形切断阀，它的执行机构与指挥器系统保证阀处于打开状态。主要的部件（阀筒）在阀体内是进行轴向运动的，所以当管道中有压力的情况下不需要另外的旁通来先平衡气体。只能通过逆时针方向手动旋转偏心轴来打开。阀口的垫子因为有阀座的的保护，它不受气流的冲击，所以即使是气体比较脏也不会对它有影响。当下游的压力低于切断阀的设定压力时，指挥器保持正常状态，保证阀的偏心轴不动作，使其保持在开启状态。当下游压力超过阀的设定压力时，堵截阀的指挥器开释其偏心轴，在主弹簧下，阀筒封闭，堵截供气。
气动切断阀使用说明：
1.初次安装应先冲刷管道后装调节阀，阀前应安装过滤器；
2.必按照阀体上活动方向的箭头安装调节阀；
3.阀较好正立垂直安装在管道上，阀自重较大和有震惊场合应加支承架；
4.阀体要避免因前后配管或调和的法兰严峻不同轴而受到过大的应力；
5.气动调节阀可配附件：定位器、手轮机构、空气过滤减压器、保位阀。
|
