QDY421F-25C-250液动紧急切断阀发布时间：19-07-03

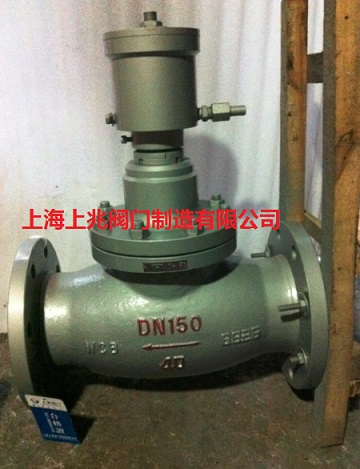

一，QDY421F-25C-250液动紧急切断阀 - 概述

产品名称：QDY421F-25C-250液动紧急切断阀，液动紧急切断阀结合了截止阀的优点，检查阀门和液压阀，采用截止阀和止回阀的升降结构，防止介质向后流动。 液动紧急切断阀技术性能好，负载损耗低，可靠性高。它与远程手动泵一起使用，并使用手动液压控制阀进行开关。

液动紧急切断阀安装在液氨，储气罐站或燃气管道上，这样当管道或储罐发生泄漏甚至火灾时，工作人员可以通过长距离油泵排出压力，或者在80°C的高温下熔化熔融合金。油缸自动释放，阀门快速关闭以停止泄漏。

为了保护人身安全，截止阀是目前化学工业危险品拦截的理想产品。

二，QDY421F-25C-250液动紧急切断阀 - 性能规格：

规格（DN）	公称压力（MPa）	密封试验压力（MPa）	工作温度（℃）	适用介质	控制油缸或气压部分
规格（DN）	公称压力（MPa）	密封试验压力（MPa）	工作温度（℃）	适用介质	阀瓣开启高度（MM）	使用介质	阀瓣开启时最大油压或气压（MPa）
25	2.5	2.75	-30℃ ~60℃	液化石油气、液氨等	15	2#锭子油或氨气	油3MPa，气0.6MPa
40	2.5	2.75			18		油3MPa，气0.6MPa
50	2.5	2.75			18		油3MPa，气0.6MPa
65	2.5	2.75			22		油3MPa，气0.6MPa
80	2.5	2.75			27		油3MPa，气0.6MPa

三、工作原理及结构说明

1、阀门在无外压力操作情况下，阀瓣处于常闭状态，在贮罐系统上使用时，紧急切断阀与油泵或贮气瓶配套使用，靠手摇油或氨气的压力将阀门打开，在油路或者气的压力使用下阀门处于开启状态，当需要关闭阀门或遇到有紧急情况时，可将油压或者氨气压力泄掉，阀门即自动关闭。

2、阀瓣关闭时，压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

3、阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好下反。

4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。
