| D643H 气动硬密封蝶阀工作原理 型号参数 发布时间：26-10-14 |

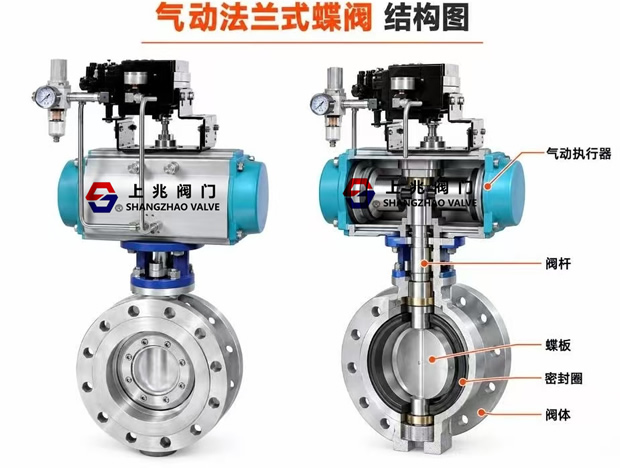

D643H 气动硬密封蝶阀是高温、高压、耐磨工况的核心管路控制设备，广泛应用于冶金、电力、化工、供热和燃气系统。它为什么比普通软密封蝶阀耐用？型号又代表什么？这篇一次讲透。 一、工作原理 D643H 采用三偏心金属硬密封结构。三个偏心分别是：轴向偏心（阀杆轴线偏离阀板中心）、径向偏心（阀杆轴线偏离管道中心）、角偏心（密封面锥面与管道轴线成一定角度）。 三偏心的核心优势在于：阀门开启瞬间，蝶板迅速脱离阀座密封面，启闭过程几乎没有摩擦磨损；阀门关闭瞬间，蝶板锥面与金属阀座接触即密封，越压越紧。相比普通中线蝶阀靠橡胶软密封 "硬磨" 启闭，三偏心结构密封寿命长、密封可靠，可达到近似零泄漏。 气动执行器驱动阀杆带动蝶板旋转，配置电磁阀、气动定位器和限位开关后，既可实现远程开闭，也可进行比例调节，实现自动化控制。 二、型号含义 以 D643H-16C 为例：D 表示蝶阀；6 表示气动驱动；4 表示法兰连接；3 表示三偏心结构；H 表示密封面材质为不锈钢 / 合金钢硬密封；16 表示公称压力 1.6MPa；C 表示阀体材质为碳钢（WCB）。 常见规格有 D643H-10C、D643H-16C、D643H-25C、D643H-40C，公称压力从 1.0MPa 到 4.0MPa，通径范围 DN50~DN2000，适用温度 - 29℃~425℃，可输送水、蒸汽、烟气、煤气、油品及含颗粒介质。 三、主要应用场合 - 冶金行业：高炉煤气、转炉烟气、除尘管道切断与调节； - 电力行业：电站供热系统、主风机管道、脱硫脱硝系统； - 化工行业：腐蚀性和高温介质管路控制； - 燃气与供热：燃气输送、热力管网大通径切断； - 水处理与市政：大口径给排水、污水处理管路。 四、高频刚需问答 Q：D643H 和普通软密封蝶阀有什么区别？ A：软密封蝶阀耐温低、不耐磨，适合常温清水；D643H 金属硬密封耐高温高压、耐磨耐冲刷，适合严苛工业工况，寿命更长。 Q：气源中断时阀门会怎样？ A：若配置单作用弹簧复位执行器，气源失压自动关闭，属于故障安全型；双作用执行器失气保持原位，选型时根据工艺安全要求确定。 Q：三偏心蝶阀能双向密封吗？ A：可以。三偏心金属硬密封结构具备良好的双向密封性能，适合双向受压管路。 上海上兆阀门在 D643H 系列上采用三维偏心原理与硬软多层密封兼容工艺，阀体流道优化、启闭扭矩小，广泛配套于电站、冶金和燃气工程。选型时提供公称压力、通径、介质温度和是否需要调节功能，即可快速确定执行器配置与材质方案。 气动硬密封蝶阀的关键在于密封结构和执行器匹配。选对三偏心硬密封、配好气动附件，就能在严苛工况下长期稳定运行，减少停机维护成本。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
