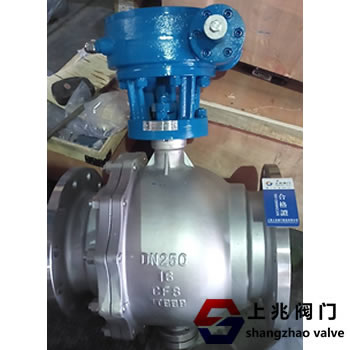

Q347F铸钢涡轮固定式球阀   发布时间:19-04-13



Q347F铸钢涡轮固定式球阀,Q47H固定球阀采用两件式和三件式阀体结构,中间法兰采用螺栓固定,密封采用嵌入不锈钢环的加强聚四氟乙烯制成,后部没有弹簧钢圈确保阀座靠近球体。
保持密封。
上阀杆和下阀杆上没有PTFE轴承,减少了摩擦,节省了人工。小轴底部没有调节件,以确保球和密封圈的位置。
全通径:阀门流量孔与待清洗管道的内径相同。
固定球阀适用于介质:水,天然气,石油,天然气适用温度:-196~350°C
驱动方式:手动,气动,电动,液压等。蝶阀
公称直径:DN25-7001~32
(1)操作省力:球由上下轴承支撑,减少摩擦,消除因进气口形成的巨大密封负荷造成的过大扭矩压力推动球和密封座。
(2)可靠的密封性能:PTFE单材料密封圈嵌入不锈钢阀座,金属阀座弹簧端设有弹簧确保密封圈有足够的预紧力。当阀门的密封表面在使用过程中磨损时,弹簧起作用。
下阀门继续确保良好的密封性能。
(3)防火结构:为了防止PTFE密封圈因突然发热或火灾而烧毁,大量泄漏发生这种情况会促进火灾,并且在球和阀座之间设置防火密封圈。当密封圈燃烧时,弹簧为
在力的作用下,阀座密封圈迅速被推到球上形成金属对金属的密封,具有一定的密封效果。
防火测试符合APl6FA和APl607标准。
(4)自动泄压功能:当阀腔中的中压停滞不正常超过弹簧的预载荷时,阀座退出球体以达到自动卸压的效果,阀座在卸压后自动复位。
(5)排水管:排放体设置L在上下设置阀体检查阀座是否泄漏。在工作中,当阀门完全打开或完全关闭时,中间腔内的压力被移除,填料可以直接更换; 截止阀
介质腔保留物减少了介质对阀门的污染。
辅助密封设定系统(订货时请注明)
(6)阀门设计有辅助阀座紧急密封系统。一旦密封件损坏或出现紧急情况并且密封件不能密封,可以通过辅助密封系统将相应的密封剂注入密封表面来修复密封表面以实现紧急情况。紧急切断阀
密封。
当要运输的介质变脏或含有少量颗粒时,为了保护密封面并确保可靠的密封,也可以通过注入相应的清洁剂或润滑剂来清洁设备。 n
(7)广泛用于食品,医药,石油,化工,天然气,钢铁,环保,造纸等输送管道介质的切割或循环。
也可以通过向设备中注入相应的清洁剂或润滑剂来清洁设备。

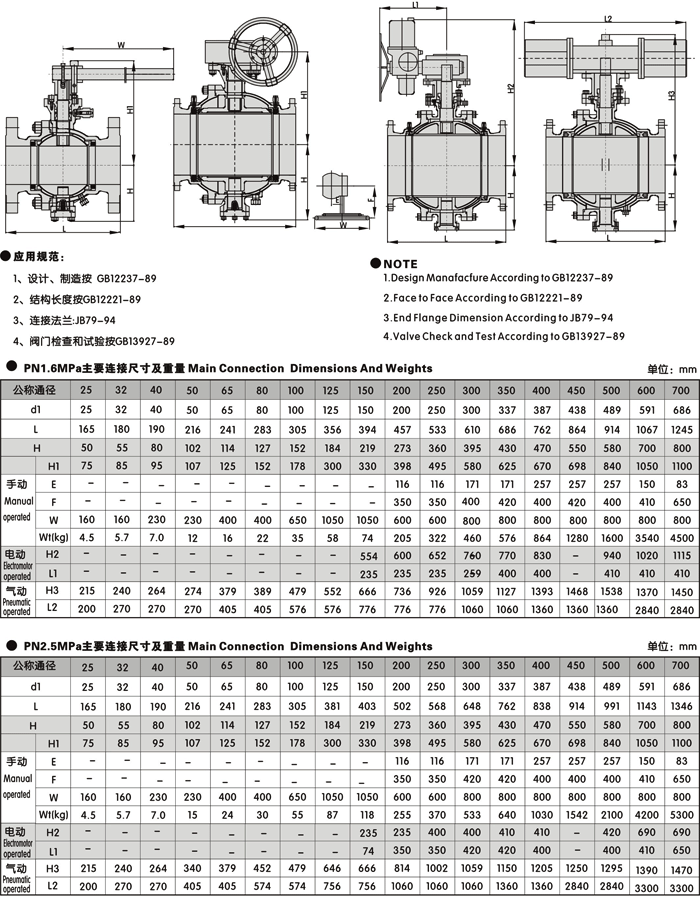

固定球阀,Q47H固定球阀参数尺寸表:
