不锈钢球阀选型   发布时间:19-08-12

不锈钢球阀简介】
不锈钢球阀主要用来切断(或接通)管路介质。适用于化工等行业的硝酸、醋酸等场合。阀体比较常用材质一般有301、304、316、304L、316L等几个材质,该系列产品按国家标准生产,具有结构先进,工艺性能,各项性能指标达到先进标准水平。
 不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀的主要特点是本身结构紧凑,易于操作和维修,公称压力1.6MPa-16.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、船舶、电力行业、食品机械等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
【产品特点】
浮动球阀主要特点是球体无支撑轴,球体被两阀座夹持其中呈“浮动"状态,它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要特点的阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。
不锈钢球阀产品优点】
不锈钢球阀主要用于截断或接通介质,也可用于流体的调节与控制。
与其它阀类相比,具有如下的一些优点:
1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。切断阀
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。

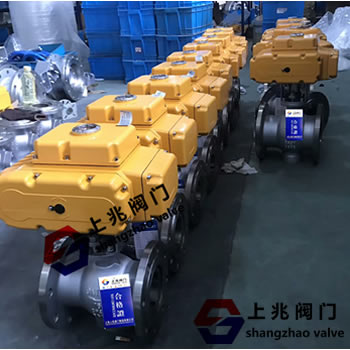

5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。电磁阀
6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。


【不锈钢球阀设计标准】
1、设计制造按GB/T122237
2、结构长度按GB12221-89
3、法兰尺寸按JB/G79-94
4、阀门检查和试验按GB13927
【不锈钢球阀技术参数】
公称压力1.62.54.0
强度试验2.43.86.0
水密封试验1.82.84.4
气密封试验0.4-0.7



不锈钢球阀--主要零件材料

阀体 ZG1Cr18Ni9TiCF8CF3ZG1Cr18Ni12Mo2TiCF8MCF3M
球体 阀杆 1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
阀 座聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
阀杆座聚四氟乙烯PTFE 不锈钢/柔性石墨
填料聚四氟乙烯PTFE 增强柔性石墨
填料压盖 1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
温度-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)  -29℃~300℃(对位聚笨 PPL)
介质水 蒸汽 油品硝酸类强氧化介质醋酸类尿素类
