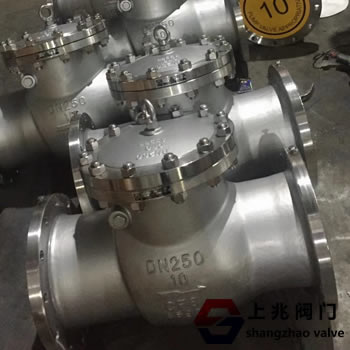

H44W不锈钢止回阀发布时间：18-12-23

首先，H44W不锈钢止回阀 - 概述

H44W不锈钢止回阀设计用于防止管路中介质回流。止回阀是自动阀类型，并且开启和关闭构件通过流动介质的力自动打开或关闭。

止回阀仅用于介质在一个方向上流动的管道，防止介质回流以防止发生事故。

适用介质：水，油，蒸汽，酸性介质等。

二，H44W不锈钢止回阀 - 执行标准：

设计与制造	结构长度	压力-温度等级	连接法兰	试验与检验
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

三、H44W不锈钢止回阀--主要零件材质：

零件名称	ZG1Cr18Ni9Ti 304 　　CF8	ZG00Cr18Ni10 304L 　　CF3	ZG1Cr18Ni12Mo2Ti 316 　　　　CF8M	ZG00Cr17Ni14Mo2 316L 　　　CF3M
阀体/阀盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀瓣	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
螺栓	不锈钢
螺母	不锈钢

四、H44W不锈钢止回阀--主要外形及连接尺寸：

公称通径	尺寸(mm)
公称通径	L	D	D1	D2	Z-Φd	b-f	H
20	150	105	75	55	4-Φ14	14-2	95
25	160	115	85	65	4-Φ14	14-2	100
32	180	135	100	78	4-Φ18	16-2	105
40	200	145	110	85	4-Φ18	16-2	115
50	230	165	125	100	4-Φ18	18-3	132
65	290	180	145	120	4-Φ18	18-3	140
80	310	195	160	135	8-Φ18	20-3	145
100	350	215	180	155	8-Φ18	20-3	150
125	400	245	210	185	8-Φ18	22-3	250
150	480	280	240	210	8-Φ23	24-3	295
200	550	335	295	265	12-Φ23	26-3	300
250	650	405	355	320	12-Φ25	30-3	350
300	750	460	410	375	12-Φ25	30-4	400
350	850	520	470	435	16-Φ25	34-4	480
400	950	580	525	485	16-Φ30	36-4	520
450	1050	640	585	545	20-Φ30	40-4	580
500	1150	705	650	608	20-Φ34	44-4	630
600	1350	840	770	718	20-Φ41	48-5	780
