天然气专用阀门选型   发布时间:17-08-12

天然气专用阀门选型


一、Z47WF燃气闸阀--用途



Z47WF燃气闸阀(无泄漏燃气平板闸阀)专用于天然气、液体石油气煤气、油品等,它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题,有效地提高了密封性能和使用寿命,真正达到零泄漏。



二、Z47WF燃气闸阀--特点



  1. 阀体采用铸造结构。
  2. 阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的 1/2,能达到轻松开、关阀门。
  3. 阀座采用密封面上镶嵌 PTFE,具有 PTFE 对金属和金属对金属的双重密封,PTFE 密封面同时清除闸板脏物的作用。
  4. 阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
  5. 阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
  6. 阀门关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。
  7. 采用封闭齿轮转动启闭指示机构,能长期清晰地反映阀门的启闭情况。
  8. 直埋式阀门外表面采用环氧煤沥青防腐处理,能与管线同寿命。



三、Z47WF燃气闸阀--执行标准



设计与制造:API 600



法兰尺寸:ANSI B16.5



结构长度:ANSI B16.10



压力~温度:ANSI B16.34



检验与试验:API 598


美标卡套式软密封旋塞阀


一、美标卡套式软密封旋塞阀--概述:



X43F美标卡套式软密封旋塞阀适用于公称压力 Class150~600Lbs,工作温度为 -29~180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。



二、美标卡套式软密封旋塞阀--特点:



1、X43F美标卡套式软密封旋塞阀密封性是通过卡套四周的密封面来实现的,独特的 360° 金属唇边保护固定卡套;


2、金属唇边在旋塞转时提供自洁的作用,适合于粘稠和易结垢的工况;


3、阀门没有空腔给介质积聚;


4、双向流动,使用安装更方便;


5、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。



三、美标卡套式软密封旋塞阀--性能参数:



公称压力(LB)壳体试验压力(MPa)密封试验压力(MPa)适用温度(℃)使用介质
15032.2≤180℃天然气、蒸汽、油品等
3007.55.5
6001511
90022.516.5

燃气放散焊接球阀
Q361F燃气放散焊接球阀性能简介:

   Q361F燃气放散焊接球阀是上海上兆阀门制造有限公司引进国外先进设计工艺与设备研发而成新型节能截断类阀门。由于全焊接球阀结构特殊、新颖、实用、重量轻耗材少,在现今的环保节能经济形式下,是一种很好节能环保产品。其特点在阀门关断时内部泄漏量可达到“零泄露”状态,可使能源流失造成的损失降低到最低点。大大提高节能性与流体计量的精确度。阀门由全焊接的阀体和碳增强特氟隆密封垫组成,可以频繁操作,在有杂质及化学物质的情况下长寿命运行。研磨精细的不锈钢球体可以保证多年开闭自如,运行可靠。采用浮球结构,斜面弹性保证密封圈紧压在球体之上,即使在压力不稳定的情况下,阀门可以保证严密。 解决了各集输送系统 存在的“跑、冒、滴、漏”,相象,从而大大提高了安全性,降低了维护使用等费用,给用户了提供了方便。
    本阀门在适用于城市供热、城市燃气、天然气管线、化工、电力、轻工、食品、纺织等行业是最理想的截断类阀之一。经过多年的市场检验,产品质量可达到国外类似产品的同等水平。因此深受各用户的好评。

一、用 途:

城市燃气:燃气输出管道、主干线及各支线供应管道等。
  集中供热:大型供热设备输出管线、主干线、支线。
  热交换机:管道及各回路启闭。
  钢铁厂:各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。
  各种工业设备:各种热处理管道、各种工业煤气和热力管道。

二、特 性:

整体式焊接球阀,不会有外部泄漏等现象。
  由于阀座是由碳化特氟隆密封环及碟形弹簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。
  球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。

由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。
  密封环本体采用含量25%Carbon(碳素)的RPTFE材质,保障完全无泄漏(0%)。
  直埋式焊接球阀可以直接埋于地下,不用建高大型阀门井,只需在地面上设置小型浅井,大大节省施工费用及工程时间。
  可根据管道的施工及设计要求,调整阀体的长短和阀杆的高度。
  球体的加工精度非常精密,操作轻便,无不良干涉。
  采用高级的原材料,能保PN25以上的压力。
  与同类行业的同种规格产品相比,阀体小,而且外型美观。
  在保证阀门正常操作、使用情况下,使用寿命在15年以上。

燃气紧急切断阀

一、燃气紧急切断阀--概述



 ZCRB系列燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合:

1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事故的发生。

2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时,自动快速关闭供气阀门,停止燃料的供给。

3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。

4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控,紧急关闭事故现场的管线供气。

本系列产品具有极佳的技术性能,低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体,广泛应用于供气管网系统,燃气热能工厂车间,燃气锅炉房及住宅居所的安全设施。



二、阀门功能及工作原理

本系列阀门是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开。
3、本阀采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使本阀达到目的开关省力、快速。
4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀。


天然气电磁阀



一、天然气电磁阀--特点及用途



ZCM-F天然气电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换,进行温度自动控制的执行结构,它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

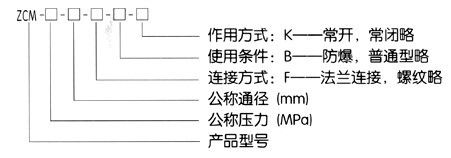

二、产品型号规格说明

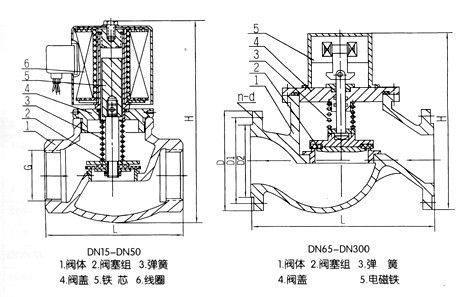

三、天然气电磁阀--结构及原理



本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫,通过阀杆直接与活动铁芯相连。

根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀,常闭电磁阀,断电常位时,靠衔铁自重、密封弹簧及介质压力将阀口封住,切断了被控介质的流道。

电磁线圈通电后,电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上,打开阀口,被控介质便可流通了。

常开电磁阀断电时,电磁吸力等于零,在弹簧的作用下把动铁芯、阀杆向上提起,阀门打开,介质流通。当通电时由于吸力作用动铁芯下移,推动阀杆,阀门关闭,介质断止。
