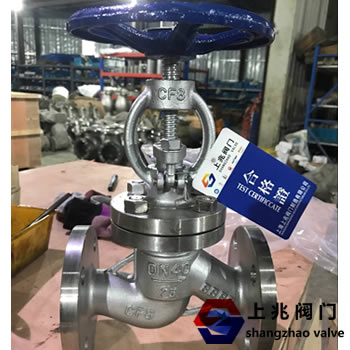

J41W手动不锈钢截止阀   发布时间:19-08-07

一,J41W手动不锈钢截止阀产品概述:
截止阀的开闭构件为塞形阀瓣,密封面为平面或锥形,阀瓣呈线性运动沿着流体的中心线。
阀杆的运动形式有升降杆式阀杆升降,手轮不上升和下降,升降旋转杆式手轮与阀杆一起旋转,螺母安装在阀体。
截止阀仅适用于全开和全关,不允许调节和节流。切断阀
截止阀是强制密封阀,所以当阀门是关闭后,必须对阀瓣施加压力,迫使密封面泄漏。
当介质从阀瓣下方进入阀门时,操作力要克服的阻力是阀杆与填料之间的摩擦力以及介质压力产生的推力。关闭阀门的力大于打开阀门的力,因此阀杆
阀杆的直径应该很大,否则阀杆可以弯曲。
近年来,在自密封阀出现后,截止阀的介质流动方向从阀瓣上方变为阀室。此时,在中压的作用下,关闭阀门的力很小,打开阀门的力很大,阀杆是,因此可以减小直径。 同时,这种类型的阀门在介质的作用下也很紧。紧急切断阀
中国阀门三通已经规定了截止阀的流量,全部从上到下。
当截止阀打开时,阀瓣的开启高度公称直径为25至30,流量已达到最大值,表明阀门已达到完全打开位置。
因此,截止阀的全开位置应由阀瓣的行程确定。


二,J41W手动不锈钢截止阀实施标准:

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

三、J41W手动不锈钢截止阀--性能规范:

型号公称压力试验压力工作温度(℃)适用介质
强度(水)(Mpa)密封(水)空气(Mpa)低压密封空气(Mpa)
J41W-16P(R)1.62.41.80.6≤200NITRICACID
J41W-25P(R)2.53.82.80.6≤200硝酸类
ACETICACID
醋酸类
NITRIVACID
硝酸类
J41W-40P(R)4.06.04.40.6≤200ACETICACID
J41W-64P(R)6.49.67.00.6≤200醋酸类
