H41H 升降式止回阀

升降式止回阀

所属系列：止回阀系列

检索关键字：升降式止回阀,H41H,止回阀

销售电话：021-66105556

图文传真：021-63061811

在线客服：

点击这里给我发消息

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、H41H 升降式止回阀--概述

H41H 升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；依靠阀瓣自重和流体压差实现自动阻止流体倒流。

二、H41H 升降式止回阀--性能规范

阀体材料		公称压力 (MPa)	工作温度 (℃)	适用介质
碳钢		1．6-6．4	≤425	水、油品、蒸汽
碳钢		10．0、16．0	≤450	／
不锈钢	P	1．6-16．0	≤200	硝酸类
不锈钢	R	／	／	醋酸类
铬镍钛耐热钢	PI	1．6-6．4	≤550	石油、石油产品
铬钼钢		1．6-16．0	≤550	油

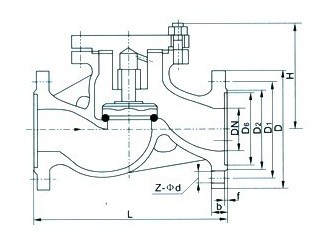

三、H41H 升降式止回阀--主要外形尺寸

公称压力 PN	公称通径 DN	主要连接尺寸									外形尺寸
公称压力 PN	公称通径 DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
1.6MPa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215
