H14W 不锈钢内螺纹旋启止回阀

不锈钢内螺纹旋启止回阀

所属系列：止回阀系列

检索关键字：不锈钢内螺纹旋启止回阀,H14W,不锈钢止回阀,内螺纹止回阀,旋启式止回阀,止回阀

销售电话：021-66105556

图文传真：021-63061811

在线客服：

点击这里给我发消息

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、H14W 不锈钢内螺纹旋启止回阀--概述

H14W 不锈钢内螺纹旋启止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故

二、H14W 不锈钢内螺纹旋启止回阀--执行标准

设计与制造	结构长度	压力-温度等级	连接法兰	试验与检验
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

三、H14W 不锈钢内螺纹旋启止回阀--压力试验

公称压力 PN(MPa)	试验压力(MPa)		适用温度(℃)				适用介质
公称压力 PN(MPa)	强度试验	密封试验	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	适用介质
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介质
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

四、H14W 不锈钢内螺纹旋启止回阀--主要零件材料及性能

零件名称	材料编号
阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
摇杆	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
销轴	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封环、垫片	包覆垫		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

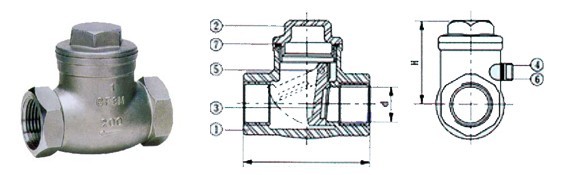

五、H14W 不锈钢内螺纹旋启止回阀--主要技术尺寸

公称压力 PN(MPa)	公称直径 DN(mm)	主要外形尺寸及连接尺寸(mm)								重量 (kg)
公称压力 PN(MPa)	公称直径 DN(mm)	L	D	D1	D2	b-f	z-d	D3	H	重量 (kg)
1.6	25	160	115	85	65	16-2	4--14	140	130	14
	32	180	135	100	78	16-2	4--18	150	140	16
	40	200	145	110	85	16-2	4--18	160	150	18
	50	230	160	125	100	16-2	4--18	185	160	22
	65	290	180	145	120	18-3	4--18	215	177	26
	80	310	195	160	135	20-3	8-18	235	187	33
	100	3540	215	180	155	20-3	8-18	255	202	39
	125	400	245	210	185	22-3	8-18	285	227	57
	150	480	280	240	210	24--3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	175
	300	750	460	410	375	30-4	12-25	515	382	260
	350	850	520	470	435	34--3	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1150	705	650	608	44--4	20-34	730	560	588
