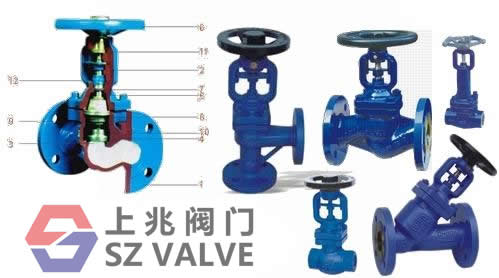

AWJ45F-16/40C 直流式波纹管液氨截止阀

直流式波纹管液氨截止阀
所属系列:燃气阀系列
检索关键字:Y型波纹管截止阀,WJ45H波纹管截止阀,直流式波纹管截止阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

上兆液氨波纹管截止阀产品型号: AWJ45Y-25C ,AWJ45F-25C

AWJ45F-16C液氨波纹管截止阀/液氨波纹管阀门:氨气专用截止阀


一、AWJ45F-16C液氨波纹管截止阀--产品介绍::

 液氨波纹管阀门:氨气专用截止阀是针对氨气(干氯)以及各类高危险介质专用而设计的。它的密封除填料外还增加了波纹管密封,从而具有双重密封结构,能有效的阻止危险介质的泄漏。 阀瓣与阀座密封副采用了耐强腐蚀的聚四氟乙烯和司太立硬质合金,密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点。

二、AWJ45F-16C液氨波纹管截止阀--主要优点

1、液压成型的波纹管形成第一道密封。氨气截止阀其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏。
2、填料函中多级聚四氟乙烯填料组合在波纹管之上形成了第二道密封,增加了密封的可靠性。双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准。
3、上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。
4、中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰可靠密封。
5、密封副配对结构型式采用锥、平面型,密封自动补偿,达到双重保险效果,密封性能稳定,无粘着磨损,使用寿命长。
6、阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,使用寿命更长。
7、阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油。
8、人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠

三、AWJ45F-16C液氨波纹管截止阀--主要材料及标准:

1、阀体、阀瓣盖、阀盖:耐腐蚀碳素钢
2、阀座密封面:等离子喷焊  堆焊硬质合金
3、阀瓣密封面:压塑整体烧结 聚四氟乙烯
4、垫片、填料:聚四氟乙烯 柔性石墨
5、阀杆螺母:铜合金
6、阀杆:不锈钢
7、波纹管:1CrNi9Ti.304. 316
8、驱动方式:手动、气动、电动


1、适用介质:氨气(干氯)
2、适用温度:-40~150℃
3、公称压力:PN1.6、2.5、4.0MPa
4、公称通径:DN 15~300

AWJ45F-16C氨气截止阀/液氨波纹管阀门:液氨专用截止阀针对普通铸钢阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,氨气专用阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至-40℃,最大限度保证工况条件使用要求。广泛用于石油、化工、制药、化肥、电力等行业。
