Z43WF/-16C 天然气闸阀

所属系列：燃气阀系列

检索关键字：天然气闸阀,Z43平板闸阀,手动石油平板闸阀

销售电话：021-66105556

图文传真：021-63061811

在线客服：

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、燃气平板闸阀Z43WF--产品概述：

燃气平板闸阀产品采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。

二、燃气平板闸阀Z43WF--应用范围：

平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。

Z43WF型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线

三、燃气平板闸阀Z43WF--结构特征与工作原理

1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。

2、闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。

3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成*道密封。同时，将闸板压向出口端密封座上，成为双重密封。

5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

使用范围：该产品可用于石油、化工等行业。

四、燃气平板闸阀Z43W--产品执行标准：

设计规范	结构长度	连接法兰	试验与检验	压力-温度	产品标识
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI16.5	API6D	ANSI B16.34	MSS SP-25

五、燃气平板闸阀Z43WF--- 性能规范：

设计等级		常温下试验压力（MPa）				适用温度℃			适用介质
设计等级		壳体	左密封	左密封	低压密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公称压力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～250	-45～121	-29～121	H2S和CO2总含量大于500mg/m2的介质	石油天然气、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级Lb	150	3.0	2.2	2.2	0.6
磅级Lb	300	7.7	5.6	5.6	0.6

六、燃气平板闸阀Z43WF--主要零部件材料：

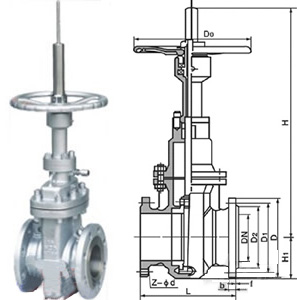

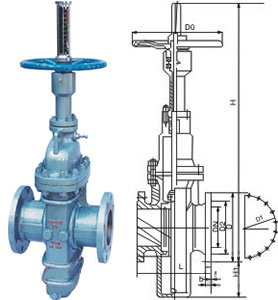

七、燃气平板闸阀Z43WF、主要外形尺寸：
