WJ41H 不锈钢波纹管截止阀

不锈钢波纹管截止阀
所属系列:截止阀系列
检索关键字:不锈钢波纹管截止阀,WJ41H,不锈钢截止阀,波纹管截止阀,截止阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、WJ41H 不锈钢波纹管截止阀--概述



WJ41H 国标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。



二、WJ41H 不锈钢波纹管截止阀结构特点



1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观



三、WJ41H 不锈钢波纹管截止阀技术规范



结构形式 BB-BG-OS & Y
驱动方式 手动
电动
设计标准 GB12235
结构长度 GB12221
连接法兰 GB9113、JB/T79、HG20596
试验和检验 JB/T 9092、GB/T13927



四、WJ41H 不锈钢波纹管截止阀性能规范



公称压力
(MPa)
壳体试验压力
(MPa)
密封试验压力
(MPa)
适用温度
(℃)
1.6 2.4 1.76 ≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04



五、主要零部件材质



序号 名称 材质
1 阀体 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 阀瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 轴销 25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 阀杆 25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
6 垫片 柔性石墨+不锈钢、PTFE
7 阀盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料压盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 WCB、QT400-18

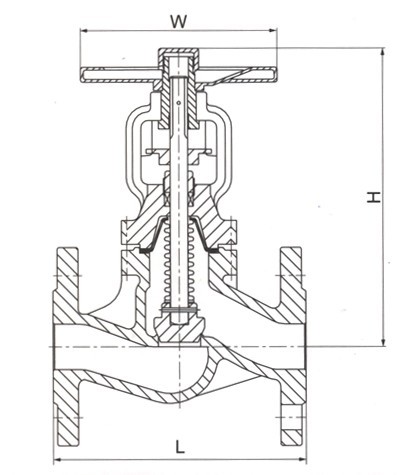

六、WJ41H 不锈钢波纹管截止阀规格尺寸表



型号 WJ41-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620
型号 WJ41-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14 20 27 37 48 77 105 172 3100 520 690
型号 WJ41-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14.5 21 28 39 50 80 108 176 350 590 790
