J41W-16T 黄铜截止阀

黄铜截止阀

所属系列：截止阀系列

检索关键字：黄铜截止阀,J41W-16T,截止阀

销售电话：021-66105556

图文传真：021-63061811

在线客服：

点击这里给我发消息

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、J41W-16T黄铜截止阀--概述

J41W-16T 黄铜截止阀城建、化工、冶金、石油、制药、食品、饮料、环保等各大行业的防爆气体管路上。

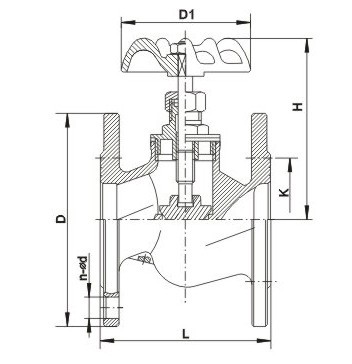

二、J41W-16T黄铜截止阀--主要尺寸及重量

公称压力 PN(Mpa)	公称通径 DN(㎜)	尺寸㎜										重量㎏
公称压力 PN(Mpa)	公称通径 DN(㎜)	L	D	D1	D2	D6	b	Do	H	H1	Z-Φd	重量㎏
1.6	15	130	95	65	45	-	14	75	110	119	4-Φ14	2
	20	150	110	75	55	-	14	75	110	120	4-Φ14	3
	25	160	115	85	65	-	14	75	116	126	4-Φ14	4
	32	180	135	100	78	-	15	120	143	160	4-Φ18	6.1
	40	200	145	110	85	-	16	120	147	168	4-Φ18	8.2
	50	230	160	125	100	-	16	160	172	194	4-Φ18	11
	65	290	180	145	120	-	18	-	-	-	4-Φ18	28
	80	310	195	160	135	-	20	-	-	-	8-Φ18	34
	100	350	210	180	155	-	20	-	-	-	8-Φ18	43
	125	400	245	210	185	-	22	-	-	-	8-Φ18	70
	150	480	280	240	210	--	24	-	-	-	12-Φ23	95
