升降式止回阀的应用和结构长度尺寸||上海上兆阀门制造有限公司   发布时间:16-05-08

升降式止回阀的应用和结构长度尺寸||上海上兆阀门制造有限公司

一、H41H 升降式止回阀--概述



H41H 升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;依靠阀瓣自重和流体压差实现自动阻止流体倒流。



二、H41H 升降式止回阀--性能规范



阀体材料  公称压力
(MPa)
工作温度
(℃)

适用介质
碳 钢1.6-6.4  ≤425  水、油品、蒸汽
10.0、16.0≤450
不锈钢P1.6-16.0≤200硝酸类

R醋酸类
铬镍钛
耐热钢
PI1.6-6.4≤550石油、石油产品
铬钼钢1.6-16.0≤550

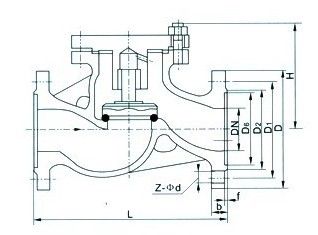

三、H41H 升降式止回阀--主要外形尺寸



公称压力
PN
公称通径
DN
主要连接尺寸外形
尺寸
LDD 1D 2D 6bff 1Z-φdH
1.6MPa4020014511085-162-4-1895
50230160125100-162-4-18105
65290180140120-182-4-18120
80310195165135-203-8-18130
100350215180155-203-8-18140
125400245210185-223-8-12155
150480280240210-243-8-23180
200600335295265-263-12-23215
