| YDF气动圆顶阀现场安装说明 发布时间：20-12-19 |

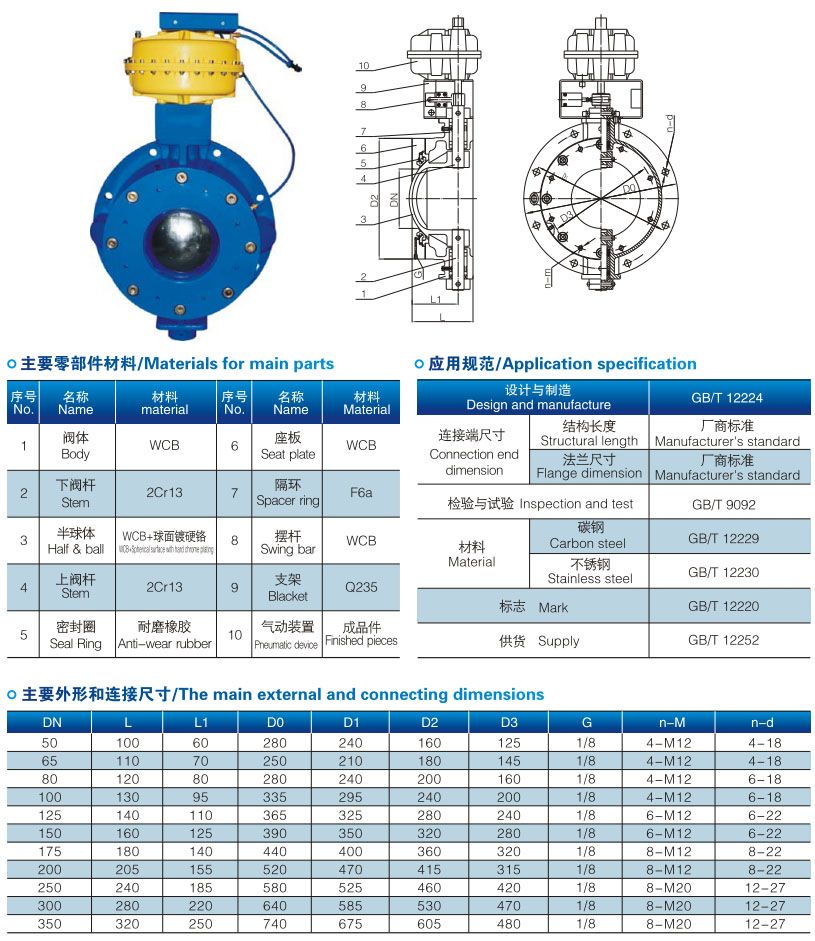

圆顶阀芯是球形圆顶。在圆顶阀的打开和关闭过程中，阀芯和橡胶密封圈之间存在约2mm的间隙，因此阀芯和橡胶密封圈可以非接触方式运动。目的是阀芯和橡胶密封圈之间没有摩擦，减少了磨损。 圆顶阀的气动执行器是完全密封的线性或扇形气缸，直接驱动圆顶阀旋转，有效地防止灰尘进入并导致磨损和泄漏。 圆顶阀处于关闭状态时，橡胶密封圈会膨胀和膨胀，并紧紧压在球形圆顶阀芯上，从而形成非常可靠的密封圈，从而防止了物料在管道中的流动。 ？ 根据不同的应用，圆顶阀芯在表面上采用不同的材料和不同的硬化处理。阀芯的光滑而坚硬的表面可确保与橡胶密封圈保持良好且紧密的接触，从而确保可靠的密封。 橡胶密封圈由特种橡胶制成，具有耐高温，耐腐蚀，耐磨，耐老化等特点，使用寿命长。 阀门打开时，物料端口的流动畅通无阻。 该阀适用于气体，液体，半流体和固体粉末等物质。  2 \\ u003e，开关轻巧，打开时球形表面与密封座分离，并且闭合，无接触，扭矩小，旋转灵活。 由于陶瓷的自清洁和自润滑特性，切断阀半球形阀和阀座在打开和关闭过程中的剪切作用可以切断密封面上的水垢和粘连，并保持密封紧密。 3 \\ u003e密封表面的居中结构使球形表面能够自动补偿磨损并保持阀门的密封性能，使用寿命长，安全可靠。 4 \\ u003e该阀为硬密封结构，密封对由耐磨陶瓷制成，具有坚硬的耐磨性和耐腐蚀性。 球阀注意事项 橡胶密封圈的充气压力应保证为0.40-0.60MPa，高于输送压力0.15MPa，气缸工作压力应为0.45-0.65MPa。使用清洁，干燥，无油的压缩空气。 圆顶阀安装并使用点 1。安装前请仔细阅读本手册，并检查阀的型号，直径和技术参数。 2。阀门安装后严禁焊接法兰，以免损坏阀门密封圈。 为管道预留的阀门安装距离应适当，并且在法兰的两侧都应添加垫圈。 3。两条管道的中心和阀门直径的中心应保持同轴，法兰表面应平坦，陶瓷阀门法兰表面不得有较大的偏差，以确保阀门夹紧和正常运行。 拧紧螺栓应均匀且对称。 4。阀门在出厂前已进行了调整和动态测试，并且气路连接完整。 为了满足您的需求，请在订购时注明：阀门规格和零件材料，以便充气橡胶密封圈的压力应为0.40-0.60MPa，高于输送压力0.15MPa，气缸工作压力应为0.45-0.65MPa。 使用干净，干燥，无油的压缩空气。 圆顶阀的安装和使用要点 1。安装前请仔细阅读本手册，并检查阀门型号，直径和技术参数。 2。阀门安装后严禁焊接法兰，以免损坏 阀门密封圈不良。 为管道预留的阀门安装距离应适当，并且在法兰的两侧都应添加垫圈。 3。两条管道的中心和阀门直径的中心应保持同轴，法兰表面应平坦，法兰表面不得有较大的偏差，以确保阀门夹紧和正常运行。 拧紧螺栓应均匀且对称。 4。阀门在出厂前已进行了调整和动态测试，并且气体回路连接完整。 为了确保您的使用需求，请在订购时注明：阀门规格，零件材料，使用介质，使用温度大流量大流量压差大。 Pipeline阀门连接标准，阀门驱动类型。 紧急切断阀为了确保用户使用方便，我们公司可以提供法兰，膨胀节和连接螺栓，并根据用户需要提供易损配件。 首先，请根据实际测量的尺寸和现场安装阀门的法兰间距的安装条件，或根据上述尺寸图，自行设计工程方案。 然后根据需要填写订单详细信息，并将其提交给我们公司作为订购的原始依据。 如果您的公司没有时间填写，也可以联系我们的销售部门以口头形式提供。如果您需要技术支持，请联系我们公司的当地办事处或直接联系公司的工程部门，我们将竭诚为您服务 陶瓷圆顶阀：1 \\直通，单向密封和定心结构，球在打开时与阀座分开，流路平直，不会卡塞或赌博。 首先，请根据实际测量的尺寸和现场安装阀门的法兰间距的安装条件或根据上述尺寸图自行设计工程方案。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
