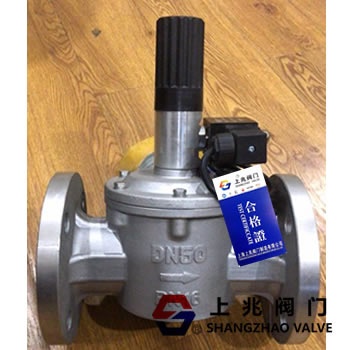

ZCBF燃气紧急切断电磁阀   发布时间:19-11-08

型号:ZCFB-16C ZCFB-16P
ZCBF燃气紧急切断电磁阀作为远程自动控制的一个执行器,它广泛应用于工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄露报警系统、安全保护系统、消防报警系统等城市或工厂易燃介质切断;当发现事故隐患时快速切断,及时制止恶性事故发生。
燃气电磁阀工作原理:
①当安全切断阀需打开时,旋下防护罩(如防护罩中间有螺纹孔,将他旋在联动杆上当手柄使用),用力拉手柄,阀打开。
②当控制阀需要关闭时,线圈通电不超过30秒钟,阀1秒内迅速关闭。


ZCBF燃气紧急切断电磁阀技术参数:
㈠动作方式:直动、先导、反冲(无差压)、脉冲型
㈡控制方式:常闭、常开
㈢外壳防护型式:普通、防爆、防水型
㈣防爆标志:Ex d II CT 5
㈤连接方式:管接(内螺纹)、法兰式
㈥流通介质代号:K空气、R燃气、Z蒸汽、S水、 O油、J制冷剂、f防腐剂、A氨
㈦规格:DN10-DN300 内螺纹:DN10-DN50 法兰:DN15-DN300
㈧阀体材质:精密铸造铸铁体、精密铸造全不锈钢体、精密锻造黄铜体、铸钢
ZCBF燃气紧急切断电磁阀安装与维护:
现场安装必须按照国家“电气安全规程” 中有关规定进行。
内外接地,必须牢固可靠。
引出电缆导线为三根,其中一根为接地线,另二根为工作导线。
安装前应将管路内部清洗干净。
进口端前必须安装密度0.5mm的过滤器。
注意阀体上箭头要求与介质流向一致。
应水平安装。维修时应断电后开盖,非电气人员不得拆卸电磁阀电气部件。
断电关闭燃气紧急切断阀工作时线圈处于带电状态,在突然断电或者停电,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,切断阀关闭。再次开启需先给紧急切断电磁阀线圈通电,在手动复位打开。
