上兆紧急切断阀选型   发布时间:17-12-30


上海上兆阀门制造有限公司提供的紧急切断阀广泛用于石油、天然气、化工、电力、冶金、国防科技、矿山、船舶、食品、医药、供水、暖通、城建等重要领域。

0QDQ421F电磁动紧急切断阀--用途:

0QDQ421F电磁动紧急切断阀分单作用式与双作用式,能够实现远距离控制启闭,启用仅需按一下控制按钮,其余事项均在指定时间内自动完成,单钮安全启闭设置急停按钮,确保操作安全,如加装远程信号反馈系统,可于远距离控制室直接获悉阀门运行状态。

0QDQ421F电磁动紧急切断阀作用原理及结构说明:

1、单作用式工作原理:阀门在无外压力操作情况下,阀瓣处于常闭状态,在管道或贮罐系统上使用时,靠电源和气源的压力将阀门打开,在气路的压力使用下阀门处于开启状态,当需要关闭阀门时,可将电源或气源压力泄掉,阀门即自动关。

2、阀瓣关闭时,压力是依靠打开泄压阀来实现。

3、常开式可采用单作用代替或按要求订做。

4、双作用式工作原理:当控制器按事先编好的程序对某个电磁换向阀输出一个电信号,该电磁换向阀动作,使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动,活塞带动阀杆,阀杆提动阀芯使阀门开启,切断换向阀电信号,使活塞反向运动使阀门关闭,这种阀门配置称为常闭式。反之,要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现.


QDY421F不锈钢液动紧急切断阀--用途:

QDY421F 不锈钢液动紧急切断阀是一种安全保护阀,安装在液化石油气储罐站,液相与气相管路上,与远距离手摇油泵(SB03-175型)配套使用,利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使手摇油泵卸压,或高温使易熔合金熔化,而本阀油缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。

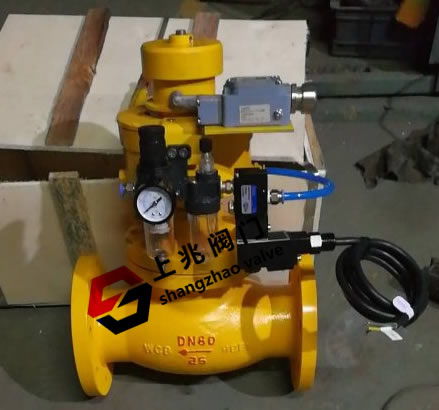

气动紧急切断阀--产品概述

QDQ421F-25气动紧急切断阀分为常开式和为常闭式,安装在液氨,燃气储罐/管道出口处紧急时能够快速切断的阀门,利用电磁阀来控制阀门的开启-关闭。广泛用于燃气,氨气或弱腐蚀性气体贮罐的安全保护阀门。

 气动紧急切断阀由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,电磁阀线圈可接收泄露仪器的信号,控制工艺管道内流体的切断、接通或切换。切断阀内结构装有低熔点(易熔合金)的塞子,在出现事故时因温度升增高易熔化泄压来迅速关闭贮罐的出入口来保证贮罐系统的安全。气缸开启压力为≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。

 常开型气动紧急切断阀;具有极佳的技术性能,低负荷损失和高可靠性,与远距离气源配套使用,利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时,工作人员迅速通过控制室触动开关,电磁阀瞬间通电,气源快速通过关闭切断阀。

气动紧急切断阀--作用原理及结构说明

1.阀门在无外压力操作情况下,阀瓣处于常闭状态,在贮罐系统上使用时,紧急切断阀与油泵或贮气瓶配套使用,靠手摇油或氨气的压力将阀门打开,在油路或者气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压或者氨气压力泄掉,阀门即自动关闭。

2.阀瓣关闭时,压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

3.阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。

4.阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。


手动气动紧急切断阀--产品概述:

SQDQ421F手动气动紧急切断阀是在气动紧急切断阀原基础结构上增加了手轮驱动,在没有气源/电源的情况下,可以通过手动来开启/关闭切断阀。保证企业的正常生产。

SQDQ421F手动气动紧急切断阀利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时,工作人员迅速通过控制室触动开关,电磁阀瞬间通电,气源快速通过关闭阀门。适用于氨气/燃气储罐,管道出入口控制切断流量的安全阀门。

气动紧急切断阀结构装有低熔点(易熔合金)的塞子,在外界≥80C温度(易熔金)熔化,堵塞气管泄压。液氨紧急切断阀迅速关闭,保护贮罐系统的安全。

手动气动紧急切断阀--作用原理和结构说明:

1.当气源给压时,先导阀开启,通过与阀瓣之间的导槽是进口端卸压,以减小启闭力,使切断阀开启省力而迅速,当气源卸压时紧急切断阀自动关闭。

2.气动切断阀设有易熔化塞自动切断装置,当环境温度达到75±5℃时易熔合金熔化,气缸卸压,使贮罐切断阀自动关闭。

3.站用切断阀采用聚四氟乙烯密封面,密封性良好。

4.储罐切断阀驱动部分和受压阀体分开,容易更换气缸易损件及气缸○型圈。

5.主要运动部件采用含铬不锈钢,耐蚀性良好。

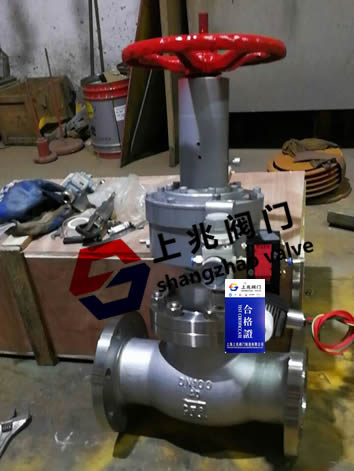

手动液动紧急切断阀--产品用途:

SQDY421F手动液动紧急切断阀是管路系统上必备的阀门配件。主要用于紧急情况时能在较远的地点迅速关闭管路的出入口。能够实行远距离控制启闭,启用仅需按一下控制按钮其余事项在指定时间内完成,如加装远程信号反馈系统,可于远距离控制室直接获悉阀门运行状态。

手动液动紧急切断阀--作用原理及结构说明:

1、阀门在使用时先将手轮逆时针旋转到底,然后往回倒退一圈再用固定手轮固定螺母,以防手动装置拉住活塞使密封不到位而形成密封不密闭(本阀出厂前已调好)。阀门在无外压力操作情况下,阀瓣处于常闭状态,在系统上使用时,靠手摇油泵的液压源推动活塞上移使阀门开启,当需要关闭阀门或遇到有紧急情况时,可将液压源压力泄掉,阀门即自动关闭。

2.本阀配备操作手轮当无气源时可操作手轮使阀门开启或关闭。

3、阀瓣关闭时,压力是依靠手摇油泵的液压源或操作手轮来实现。

4、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好相反。

5、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

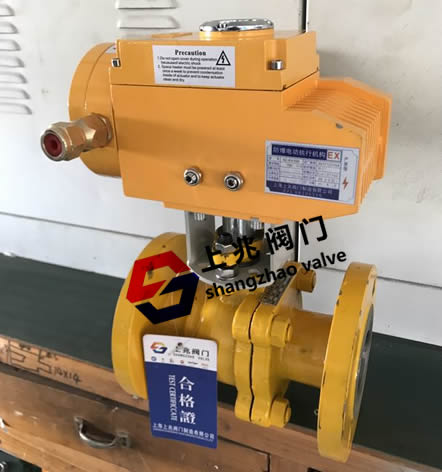

气动O型切断球阀--概述:

ZSHR系列气动O型球阀,球芯采用O型通孔,固定球式阀门阀座采用弹性补偿阀前密封,双保护盖式填料函装置,保护阀杆在压力下不致脱出,阀内腔能自动泄压,防止阀腔内产生非正常高压,可设置防静电防火结构,阀门的流量系数大,流阻小,角行程启闭迅速。

气动O型切断球阀--阀作用型式:

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)
