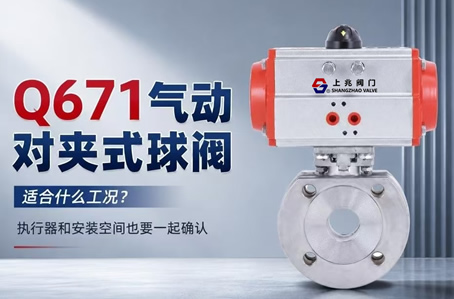

气动对夹式 球阀在自动化管道里用得越来越多，型号 Q671F 经常出现在选型清单上。型号里的数字和字母代表什么？选型要看哪些参数？本文一次讲清楚，选型不再一头雾水。
一、型号怎么读
Q671F 拆开看：Q 是球阀代号；6 表示对夹式连接，阀体夹在管道两片法兰中间，用长螺栓贯穿夹紧；71 表示超薄型球阀结构，法兰距短、体积小；F 是密封面材料为氟塑料（PTFE）。完整型号还会带压力等级和材质后缀，比如 Q671F-16P：16 表示公称压力 1.6MPa，P 表示阀体为不锈钢（CF8，即 304）。同系列常见还有 Q671F-10P、Q671F-16C（C 为碳钢 WCB）、Q671F-25P 等。先看型号，口径、压力、材质大致就有数了。
二、结构特点
Q671F 的核心特点是超短法兰距。阀体比普通法兰球阀短很多，整体重量轻、占地小，特别适合管路密集、空间有限的场合。阀体由气动执行器和球芯组件直连构成，球芯通道有 O 形和 V 形两种：O 形全通径、流阻小，用于切断；V 形开口可调流量，兼有调节功能。执行器分单作用和双作用：单作用靠弹簧复位，断电断气自动关闭或打开，安全联锁场合常用；双作用靠气压双向驱动，开关都靠气源，动作快、力矩大。
三、选型四步
第一步定口径：按管道流量和流速确定公称通径，Q671F 常见范围 DN15 到 DN200，覆盖小口径到中口径。第二步定压力：按系统工作压力选公称压力，常见 PN1.6、PN2.5、PN4.0，更高压力可定制。第三步定材质：水、气、油等常规介质选碳钢（16C）性价比高；腐蚀性介质选不锈钢（16P、25P），PTFE 阀座耐酸碱；对夹式结构紧凑，材质选择与法兰球阀一致。第四步定执行器：根据口径和压差计算所需扭矩，匹配气动执行器；要求断电自动关闭的场合选单作用弹簧复位型。
四、气源与配套
气动执行器需要稳定气源，气压一般在 0.4 到 0.7MPa；控制配套常用电磁阀（电信号控制气路换向）、行程开关（反馈开闭状态）、阀门定位器（4-20mA 信号实现比例调节）。上海上兆阀门生产 Q671F-16P、Q671F-16C 等气动对夹式球阀，可按系统要求配套电磁阀、行程开关或定位器，选型时把口径、压力、介质和控制方式报过来，厂家会匹配整套方案。
五、对夹式安装要点
对夹式球阀安装不靠法兰螺栓连接阀体，而是靠管道两片法兰之间的长螺栓把阀体夹紧，因此对管道法兰间距有要求：安装前确认法兰间距与阀门结构长度匹配，螺栓均匀对角紧固，避免单边受力压坏阀体；阀体两侧配好密封垫片，防止夹紧时密封面损伤。对夹式结构拆装也方便，检修时松开螺栓即可取下阀门，不需要移动整段管道，这是它在空间受限场合受欢迎的原因。安装方向按阀体流向标识，气动执行器朝上或水平布置，避免朝下积尘进水。
六、常见问答
问：Q671F 和普通 法兰球阀有什么区别？答：主要是连接方式和结构长度。Q671F 对夹式结构短、重量轻、安装省空间，适合管路密集场合；法兰球阀拆装方便，大管径和高压场合更常见。问：单作用好还是双作用好？答：需要断电自动关闭或打开、强调安全联锁的场合选单作用；开关频繁、需要双向控制的场合选双作用。问：对夹式球阀可以配手动应急装置吗？答：可以，部分型号可配手动操作机构用于停电断气应急，具体配置咨询厂家，上海上兆阀门可按需提供。 一句话总结：Q671F 型号先拆 "球阀、对夹、超薄、四氟密封"，选型按口径、压力、材质、执行器四步走，气源配套配全，气动对夹球阀才能稳定工作。
|
