自力式压力调节阀发布时间：19-11-10

型号：ZZYP-16P

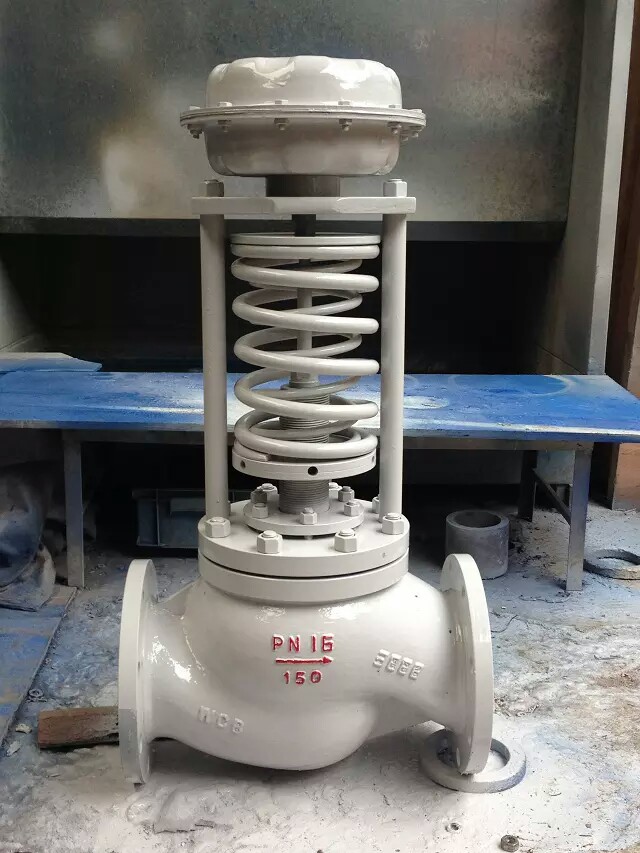

ZZYP型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

产品特点：

自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

压力分段范围细且互相交叉，调节精度高。

压力设定值在运行期间可连续设定。紧急切断阀

对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

橡胶膜片式检测，执行机构测精度高、动作灵敏。

采用压力平衡机构，使调节阀反应灵敏、控制精确。

零件资料:

阀体：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti

阀芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti

阀座：1Cr18Ni9Ti 0Cr18Ni12M02Ti

阀杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti

膜盖：A3 A3钢涂四氟乙烯 不锈钢切断阀

填料：聚四氟乙烯柔性石墨

橡胶膜片：乙丙、氟、耐油橡胶

自力式压力调节阀--型号：

ZZYP自力式压力调节阀--主要技术参数：

公称通径DN（mm）	20				25	32	40	50	65	80	100	125	150	200
阀座直径DN（mm）	10	12	15	20
额定流量系数Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允许压差（MPa）	2.5					2.0			1.6			1.0
公称压力（MPa）	1.6　4.0　6.4
固有流量特性	快开截止阀
保证调压阀正常工作的最小压差P（MPa）	0.05
压力分段范围（KPa）	15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000
工作温度℃	液体≤140;气体≤80；配冷凝器和散热片≤350
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
结构长度	按GB12221-89标准
可配附件	冷凝器（用于介质为蒸汽的场合）、散热片等。
执行机构信号接口	内螺纹M16×1.5
