调节阀选型最容易出错的地方不是口径大小，而是流量系数与流量特性是否与工艺曲线匹配。ZJHM气动套筒调节阀因采用平衡型套筒阀芯、允许压差大、噪声低，在一般流体介质的自动控制回路中被广泛使用。本文围绕 Kv 计算与特性选择，梳理一套可直接照做的选型步骤。

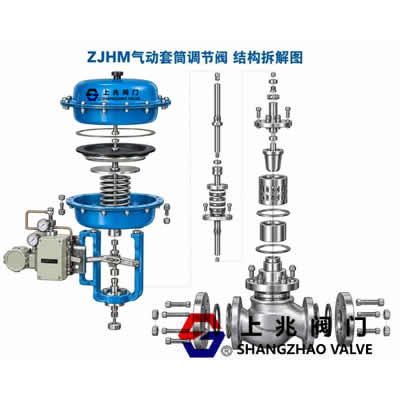

ZJHM 由气动多弹簧薄膜执行机构与低流阻套筒阀组成。阀芯在套筒内上下移动，通过套筒上开设的窗口改变流通面积。与传统单座、双座阀相比，它有三个直接好处：一是采用平衡型阀芯，介质压力对阀芯的作用力基本相互抵消，不平衡力小，允许压差更大，在高压差工况下不必额外加大执行机构；二是阀芯导向面长，能抑制涡流与冲击引起的振荡，运行更平稳；三是流路对称、扩张平缓，比普通单双座调节阀的噪声可降低约 10dB。

上海上兆阀门制造的 ZJHM 系列，公称通径 25—400mm，公称压力 0.6、1.6、4.0、6.4MPa，行程按口径分为 16、25、40、60、100mm 五档，介质温度常温型 -40~230℃、散热片式中温型 230~450℃，特殊订货可覆盖 -100~600℃。阀体在 PN0.6、1.6 时为 WCB 铸钢或 CF8、CF8M 不锈钢，PN4.0、6.4 时另有 ZG1Cr18Ni9Ti 与 ZG0Cr18Ni12Mo2Ti 可选。

Kv 是流量系数，定义为常温清水、阀前后压差 0.1MPa 时每小时流过的立方米数。工程上按介质状态分两种情况：液体工况用 Kv=Q×√(ρ/ΔP) 估算，其中 Q 为最大流量、ρ 为相对密度、ΔP 为阀上压降；气体与蒸汽工况还需引入压力比与温度修正系数，具体按 GB/T4213 的规定计算。

算出所需最大 Kv 后，要按"正常流量落在 60%~80% 开度、最大流量不超过 90% 开度"的原则反查样本。ZJHM 的额定流量系数在直线特性下从 DN25 的 11 递增到 DN400 的 1600，等百分比特性则从 10 到 1440。选型时先按最大流量估算 Kv 再上浮 20%~30%，不要按平均流量选，否则大负荷时会开度不足。

直线特性的流量与行程近似成正比，适合压降随流量变化不大的系统，如定压供液、部分换热器回路。等百分比特性在小开度时变化平缓、大开度时变化剧烈，适合管路阻力占系统总压降比例较大的场合，尤其是负荷波动范围宽的换热与温控回路。快开特性在行程前段即接近全流量，只适合两位式切断、放空与安全泄放，不能用于需要精细调节的场景。

ZJHM 的可调比 R 为 50:1，意味着在 2% 到 100% 的行程范围内流量可线性对应。若工艺要求更宽的可调范围，应考虑改选偏心旋转阀或增加分程控制。

执行机构按 ZHA(B)-22、23、34、45 四档选取，有效面积从 350cm² 到 900cm²，行程 16—60mm，弹簧范围标准为 20~100kPa，另有 40~200、80~240 等规格。气开还是气关取决于工艺安全方向：丙烷、氨等危险介质在失气时应处于关闭状态，选气开式；冷却水回路失气应保持流通，选气关式，并在气源管路上加装保位阀。

附件配置上，带定位器时基本误差可从 ±5% 收紧到 ±1%，回差与死区从 3% 降到 1% 和 0.4%，对控制精度要求高的回路必须配定位器。允许压差超过 1.0MPa 时，阀芯与套筒表面需堆焊硬质合金，订货时应明确写出这一要求。常用附件还包括空气过滤减压器、行程开关、阀位传送器与手轮机构。

阀体应安装在便于观察阀位的位置，执行机构朝上，前后各留出直管段；阀前必须装过滤器，套筒窗口一旦被焊渣或颗粒堵塞，流量特性会立刻失真。调试时先手动给定 4mA、12mA、20mA 三点信号，核对开度是否与刻度一致，再做一次全行程往复，确认无爬行。丙烷、氨等场合还需与紧急切断阀联锁，切断阀动作时调节阀同步回到安全位置。上海上兆阀门可按 JB、ANSI、JIS、DIN 等法兰标准供货，选型时把介质、温度、最大最小流量与阀前后压力一并提供给技术部门，可减少返工。
