气动快速切断阀机能参数   发布时间:23-03-22

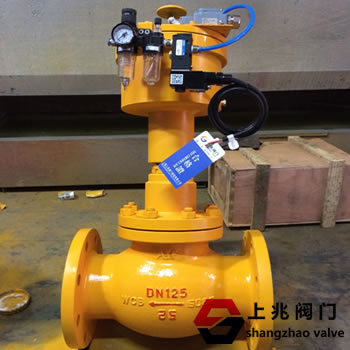

气动快速切断阀又称气动紧急切断阀由上海上兆阀门制造有限公司首次推出的气动多弹簧活塞执行机构和低流阻、双重密封结构的截止阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新奇独特的结构使本产品成为一类快速动作、綦严密亲密断、安全可靠的高机能新型切断阀 。

气动快速切断阀产品长处:

气动快速切断阀采用顶导向结构,配用多弹簧执行机构。和其他气动快速切断阀一样具有结构紧凑、重量轻、动作敏捷、流体通道呈S流线型、压降损失小、阀容量大、拆装利便等长处。气动快速切断阀可以接受来自调节仪表的信号,堵截、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。应用于石油、化工、冶金、电力、轻工、纺织等各种产业部分的出产过程自动控制和远程控制系统中。

动快速切断阀的产品特长:

1、阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。合用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开;
2、采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%;
3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%;
4、阀内件密封部门有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,封闭时密封机能优良;
5、平衡型阀内件,进步了切断阀的许用压差;
6、波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性;
7、活塞式执行机构,操纵力大,使用压差大。

气动快速切断阀机构特点:

气动快速切断阀采用软密封结构,设计有工作密封和检验密封,操纵力矩小,密封比压适中,密封可靠,动作敏捷,液动控制易于实现自动控制,使用寿命长,堵截气动球阀广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。

气动快速切断阀机能参数:

1、工作压力:1.6Mpa-42.0Mpa;
2、工作温度:-196+650℃;
3、驱动方式:手动、蜗轮、气动、电动;
4、连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍;
5、制造尺度:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等;
6、阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
气动快速切断阀采用新型系列GT型、AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构公道,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小;
2、气缸选用铝金材料,重量轻、形状美观;
3、可在顶部、底部安装手动操纵机构;
4、齿条式连接可调节开启角度、额定流量;
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操纵;
6、IS05211尺度连接为产品的安装更换提供了利便;
7、两端调的节螺钉可使尺度产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
