波纹管气动紧急切断阀   发布时间:22-04-15

一、波纹管气动紧急切断阀-概述:

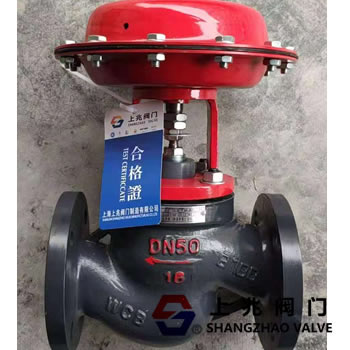

WJ641H 波纹管气动紧急切断阀气动切断阀的一种,常开型气动波纹管切断阀。当电磁阀通电时,气源阀打开,即切断电源。电磁阀的自动排气阀是自动关闭的,配有远程控制台微电脑,用气源控制阀门的开闭。
双蜂设计波纹管+填料。如果波纹管失效,阀杆填料也将避免泄漏,确保阀杆零泄漏,并提供免维护条件。
发生事故时,阀线圈瞬间断电,触发两位三通电磁阀快速排气,进入自锁状态。这时候即使去掉电源和气源。阀门仍然关闭,不会自动再次打开。
工人处理事故时,必须在没有气压和电源的情况下进行维修。事故处理完毕后,手动重新打开阀门,然后恢复供气,即通电通气。
阀门采用先导阀瓣,即使压力达到1.6MPa也很容易开启,当执行机构施加压力时,先导阀开启。当致动器释放压力时,该阀门将自动关闭。这种阀门采用止回阀原理,只能单向截止。安装时一定要注意阀门的流向,这说明阀门流向的AG低。



第二,波纹管气动紧急切断阀-性能规格表

 公称压力1.6 MPa 试验压力强度试验2.4
上部密封试验1.76
试验1.76
气体密封试验0.6
 最高工作温度-29 ~+300℃
适用介质:水、蒸汽、热油等。

III。WJ641H波纹管气动紧急切断阀-技术数据表

驱动模式隔膜致动器

电动气动开启单作用

关闭时间小于1秒≤1秒。

执行机构工作压力≥ 0.5mpa,

0-12 Mu002Fh流量

工作压力0.1-1.6mpa,

电磁阀电压和电流DC:dc24v 4-20mA AC:AC 220v

电磁阀防爆等级EexmllT4u002FEexllT5
