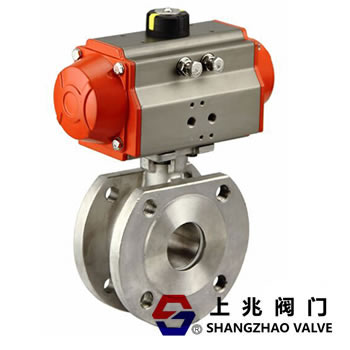

Q671F-16P_气动对夹不锈钢球阀   发布时间:21-08-24

Q671F-16P_气动对夹不锈钢球阀--产品概述:

Q671F-16P_气动对夹不锈钢球阀是气动球阀的一种。是引进意大利技术研制、国内设计的新一代超短法兰距球阀。球芯通道的形状有矩形、V形和O形。
该产品具有结构紧凑、体积小、重量轻、安装方便等特点。可广泛应用于石油、化工、冶金、电站、轻工等领域对油、水、气、纸浆或纤维状流体的自动调节或调节。 切断控制。



Q671F-16P_气动对夹不锈钢球阀特点和用途:

薄型球阀是吸收意大利技术和国内设计。紧急切断阀采用直联执行器连接,具有结构紧凑、体积小、重量轻、摩擦阻力小、背隙小、动作稳定可靠等优点。

Q671F-16P_气动对夹不锈钢球阀性能规范:


公称通径DN(mm)
15-150
公称压力PN(MPa)
1.6
2.5
公称压力
PS(MPa)
强度试验
2.4
3.75
密封试验
1.76
2.75
材料\材料代号
C
P
R
主 要
零 件
阀 体
WCB
ZG1Cr 18Ni 9Ti
ZG0Cr 18Ni 12Mo2Ti
球 体
WCB
ZG1Cr 18Ni 9Ti
ZG0Cr 18Ni 12Mo2Ti
阀 杆
2Cr13
1Cr 18Ni 9Ti
0Cr 18Ni 12Mo2Ti
密封圈
增强聚四氟乙烯 对位聚苯
填 料
聚四氟乙烯 柔性石墨
适 用
工 况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃ - 250℃
执行器
型 号
DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GB12237
GB12221
GB9113
GB9131
GB13927
