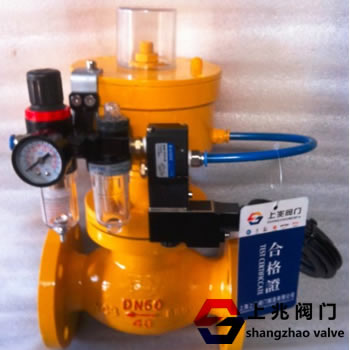

QDQ421F-25P不锈钢切断阀(气动常闭型)   发布时间:22-01-14

QDQ421F-25P不锈钢切断阀(气动常闭型)介绍:
QDQ421F-25P不锈钢切断阀(气动常闭型)利用气源(压缩空气,氮气)和电磁阀来控制阀门的开启-关闭,广泛用于燃气,氨气或弱腐蚀性气体的贮罐的出入口和管路上。切断阀Cut-off valve气缸装有低熔点(易熔合金)的塞子,在外界环境温度±75℃(易熔合金)熔化堵塞气管泄压,切断阀迅速关闭,保证储罐系统的安全。


QDQ421F-25P不锈钢切断阀(气动常闭型)工作原理Working principle:
1,阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2,当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,进入自锁状态。
3,紧急切断阀气源入口按装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。
4,燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
5,手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
6,人工重新开启阀门,恢复供气。
7,电气防护等级:CEI IP65/IP67
8,防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5
9,工作电压及电功率:交流 AC24V或220V,50Hz/14V;直流 AC12V/8.5W,AC24V/8.5W
10,工作环境温度:-15~60℃
应用操作规程Application procedures:
紧急切断阀气缸开启压力≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。
常闭式切断阀不宜长时间开启,避免弹簧疲劳失灵。
配套附件Supporting annex:24V/220V防爆电磁阀,空气减压过滤器,信号反馈开关。
附加功能(Additional function):(可加装手轮手动装置)在停电、气源不足或者现场(或常年使用弹簧失灵),可通过手轮开启或关闭切断阀,确保正常工作生产。
