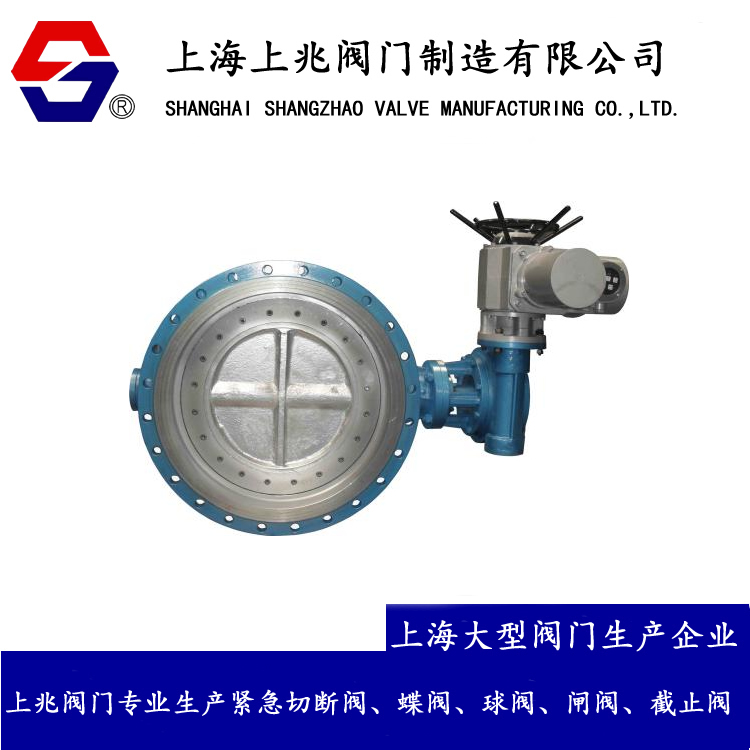

电动调节蝶阀属于各种电动阀门和电动调节阀。连接方式主要有:法兰式和卡式。它是工业自动化控制领域中一个重要的执行单元。分析了电动蝶阀安装的两个要点:安装位置、高度、进出口方向必须符合设计要求，介质流向应与阀体上标注的箭头方向一致，连接应牢固、严密。

安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220。对于工作压力大于1.0MPa并切断主管道的阀门，安装前应进行强度和严密性试验。合格后才能使用。强度试验时，试验压力应为公称压力的1.5倍，持续时间不应小于5min。阀门外壳和填料应合格，无泄漏。

电动蝶阀按其结构形式可分为偏置式、立式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型。软密封型一般用橡胶圈密封，硬密封型一般用金属圈密封。

结构原理:

电动蝶阀通常是由一个0 ~ 90°角行程的电动执行机构部分旋转和蝶阀作为一个整体，机械连接，安装和调试。按作用方式，有:开关型和调节型。

开关是指AC220V或其他电源电平直接连接到电源的电源。

开关动作由开关的正向和反向完成。

Type I由AC220V电源驱动，接收工业自动化控制系统预设的4~20mA0~5等弱电控制信号，完成调节。

电动蝶阀的应用:

适用于流量调节。由于蝶阀在管道中的压力损失较大，还应考虑蝶阀关闭时蝶板在管道介质压力下的牢固性。此外，还必须考虑高温下弹性阀座材料工作温度的限制。蝶阀结构长度和总高度小，启闭速度快，流体控制特性好。蝶阀的结构原理最适合制作大口径阀门。当要求使用蝶阀进行流量控制时，最重要的是正确选择蝶阀的尺寸和类型，使其能够正常有效地工作。

紧急切断阀适用于淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品、各种酸碱等要求完全密封、试气零泄漏、使用寿命长、工作温度-10 ~ 150度的管道。

软偏心蝶阀适用于通风除尘管道的双向启闭和调节，广泛应用于冶金、轻工、电力、石化系统的煤气管道和水路中。

金属丝密封双偏心蝶阀适用于城市供热、供气、供水等气、油、酸、碱管道。，作为调节和节流装置。

建筑安装要点

1、安装位置、高度、进出口方向必须符合设计要求，介质流向应与阀体上标注的箭头方向一致，连接应牢固、严密。

2。阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220。对于工作压力大于1.0MPa并在主管道上切断的阀门，安装前应进行强度和严密性试验，合格后方可使用。强度试验时，试验压力应为公称压力的1.5倍，持续时间不应小于5min。阀门外壳和填料应合格，无泄漏。
