一、手动对夹式衬氟蝶阀--概述

D71F46手动对夹式衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；从而达到产品结构紧凑、外形美观，工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。

二、手动对夹式衬氟蝶阀--主要零部件材料

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、衬F46、F3
阀座	铸钢
带杆蝶板	铸钢、不锈钢、衬F46、F3
填料	F4
衬垫	硅橡胶
蜗轮手柄	球墨铸铁

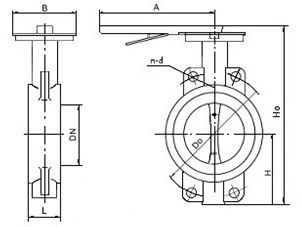

三、手动对夹式衬氟蝶阀--主要外形和连接尺寸

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	4-φ18
100	4	56	215	180	155	3	22	8-φ16
125	5	64	245	210	185	3	24	8-φ18
150	6	70	280	240	210	3	24	8-φ23
200	8	71	335	295	265	3	26	8-φ23
250	10	76	390	350	320	3	28	12-φ23
300	12	83	440	400	368	4	28	12-φ23
350	14	92	500	460	428	4	30	16-φ23
400	16	102	565	515	482	4	32	16-φ25
450	18	114	615	565	532	4	32	20-φ25
500	20	127	670	620	585	4	34	20-φ25
600	24	154	780	725	685	5	36	20-φ30
700	28	165	895	840	800	5	40	24-φ30
800	32	190	1010	950	905	5	44	24-φ34
900	36	203	1110	1050	1005	5	46	28-φ34
1000	40	216	1220	1160	1115	5	50	28-φ34
1200	48	254	1450	1380	1325	5	56	32-φ41
PN1.6MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	8-φ18
100	4	56	215	180	155	3	24	8-φ18
125	5	64	245	210	185	3	26	8-φ18
150	6	70	280	240	210	3	28	8-φ23
200	8	71	335	295	265	3	30	12-φ23
250	10	76	405	355	320	3	32	12-φ25
300	12	83	460	410	375	4	34	12-φ25
350	14	92	520	470	435	4	38	16-φ25
400	16	102	580	525	485	4	40	16-φ30
450	18	114	640	585	545	4	44	20-φ30
500	20	127	705	650	608	4	46	20-φ34
600	24	154	840	770	718	5	54	20-φ41
700	28	165	910	840	788	5	54	24-φ41
800	32	190	1020	950	898	5	54	24-φ41
900	36	203	1120	1050	998	5	54	28-φ41
1000	40	216	1255	1170	1110	5	60
