低温球阀的结构特点及连接尺寸

低温球阀主要应用于液化天然气、液化石油气以及空分行业的装置上，输出的液态介质为温度-40℃以下液氧、液氢、液化天然气、液化石油产品等。这些介质不但易燃易爆，而且在升温或者闪蒸时会发生气化，气化时体积急剧膨胀，如果输送这些流体的阀门中有密闭阀腔且结构设计不合理，则会造成阀腔超压，从而导致介质泄漏，甚至低温球阀开裂造成事故。

低温球阀因其使用介质和使用环境的特殊性，在结构设计上有着与其他种类阀门显著不同的特点。

加长阀盖设计

低温阀门的阀盖均采用加长阀盖的设计，使阀门操作手柄和填料安装位置远离低温区，既可以避免介质的低温导致阀门操作者的冷灼伤，也可以使阀门的填料在正常的温度下工作，保证填料不会受到霜冻的侵害而导致填料断裂失效。另外，加长的阀盖也保证了保冷施工的空间，并使填料压盖位于保冷层外，添加填料及紧固压盖螺栓时，无须损坏保冷层。

防火设计及防静电设计

低温球阀一般均应用在易燃易爆的介质上，低温球阀的防火设计在各环节的密封上采用石墨密封圈。防静电设计采用弹簧式结构，避免静电电荷累积产生的爆炸危险。

DQ41F低温球阀--主要型号参数

产品型号	DQ41F-10C-100	DQ41F-10P-100P
产品型号	DQ47F-10C-100	DQ47F-10P-100P
阀体	LCB	CF8
球体	304	304
阀杆	304	304
密封圈	PTFE	PTFE
填料	PTFE+O形圈	PTFE+O形圈
适用介质	水、油、蒸汽等	酸等腐蚀性介质
适用温度	-50-29℃	-196-29℃
蜗轮低温球阀	DQ后插入“3”表示，示例：DQ341F-16P
气动低温球阀	DQ后插入“6”表示，示例：DQ647F-16C
电动低温球阀	DQ后插入“9”表示，示例：DQ941F-25P

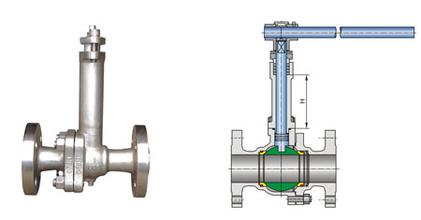

主要连接尺寸参数 1.6Mpa

产品型号	公称通径 DN	PN1.6MPa								WT （kg）
产品型号	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	W	WT （kg）
DQ41F-16C DQ41F-16P DQ641F-16C DQ641F-16P DQ941F-16C DQ941F-16P	15	130	95	65	45	14	4-Φ14	178	140	3
	20	140	105	75	55	14	4-Φ14	184	160	4
	25	150	115	85	65	14	4-Φ14	195	180	5
	32	165	135	100	78	16	4-Φ18	280	250	9
	40	180	145	110	85	16	4-Φ18	280	300	11
	50	203	160	125	100	16	4-Φ18	300	350	15
	65	222	180	145	120	18	4-Φ18	330	350	19
	80	241	195	160	135	20	8-Φ18	360	400	27
	100	305	215	180	155	20	8-Φ18	400	500	38
	125	356	245	210	185	22	8-Φ18	430	600	58
	150	394	280	240	210	24	8-Φ23	500	800	81
	200	457	335	295	265	26	12-Φ23	680	800	95
	250	533	405	355	320	30	12-Φ25	790	1300	140

主要连接尺寸参数 2.5Mpa

产品型号	公称通径 DN	PN2.5MPa								WT （kg）
产品型号	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	W	WT （kg）
DQ41F-25 DQ41F-25P DQ641F-25 DQ641F-25P DQ941F-25 DQ941F-25P	15	140	95	65	45	16	4-Φ14	178	140	3
	20	152	105	75	55	16	4-Φ14	184	160	4
	25	165	115	85	65	16	4-Φ14	195	180	6
	32	178	135	100	78	18	4-Φ18	280	250	10
	40	190	145	110	85	18	4-Φ18	280	300	14
	50	216	160	125	100	20	4-Φ18	300	350	20
	65	241	180	145	120	22	8-Φ18	330	350	25
	80	283	195	160	135	22	8-Φ18	360	400	30
	100	305	230	190	160	24	8-Φ23	400	500	40
	125	381	270	220	188	28	8-Φ25	430	600	65
	150	403	300	250	218	30	8-Φ25	500	800	85
	200	502	360	310	278	34	12-Φ25	680	800	100
	250	568	425	370	332	36	12-Φ30	790	1300	165
