安全阀选型公称压力和整定压力的区分   发布时间:17-05-11

安全阀选型公称压力和整定压力的区分

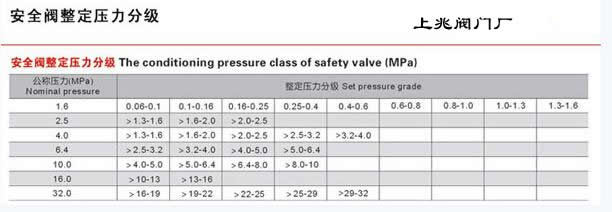

安全阀都有公称压力和整定压力。公称压力是指阀体最大允许承受的压力,如公称压力为PN16、PN25、PN40、PN64等;整定压力是指弹簧在压力的作用下,达到这个设定的压力值时,弹簧即顶起阀杆向外泄压。如整定压力为0.1Mpa、1.2Mpa、2.2Mpa等。公称压力是指的安全阀的耐压等级,也就是说安全阀最高承受的压力。而安全阀整定压力是指安全阀内部达到这个压力就起跳。整定压力是可调的,但是整定压力也存在分级关系,一般是在标准设定的范围内调整。见下图安全阀整定压力分级表:



安全阀压力级别范围指的是安全阀的适用压力范围。因为安全阀既有最高使用压力的限制(主要考虑安全因素),也需有最低压力的限制(主要考虑使用灵敏度)。当选定安全阀型号后,应根据使用的工况所需的工作压力进行设置,使安全阀的起跳压力应符合相关规程,如锅炉安全阀规定:开启压力较低的安全阀,其整定压力应为工作压力的1.12倍,且不应小于工作压力加0.07MPa;开启压力较高的安全阀,其整定压力应为工作压力的1.14倍,且不应小于工作压力加0.1MPa,并要根据相关规程要求进行定期校验,调整后的安全阀应进行“铅封”处理。

  在对安全阀选型时,一般是要参考整定压力是多大,再决定选哪个级别的公称压力的安全阀。比如整定压力为0.5Mpa(5公斤),那么选公称压力为PN16的安全阀即可,如果选用PN25的公称压力的安全阀,当然也可以,只不过没必要造成材料上的浪费。
