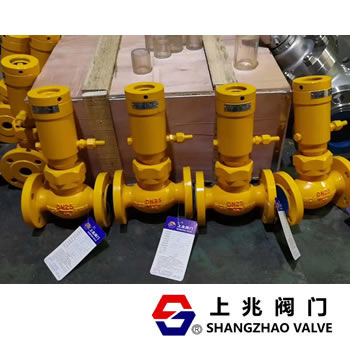

QDY421F油压式紧急切断阀 发布时间:19-03-31 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一,QDY421F油压式紧急切断阀 - 概述: QDY421F油压式紧急切断阀结合了截止阀,止回阀和气动阀的优点。采用截止阀和止回阀的升降结构,防止介质向后流动。 切断阀技术性能好,负载损耗低,可靠性高。它与远程手动泵一起使用,并使用手动液压控制阀进行开关。 切断阀安装在液氨,储气罐站或燃气管道上,因此,当管道或储罐发生泄漏甚至火灾时,工作人员可以通过长距离油泵释放压力或在80°C下熔化(熔化合金)。 阀缸自动释放,阀门快速关闭以防止泄漏。 为了保护人身安全,截止阀是目前化学工业危险品拦截的理想产品。 二,QDY421F油压式紧急切断阀 - 双油泵控制多阀工作原理: 管道安装多个紧急切断阀应由两个手动油泵控制。其中一个油泵工作,另一个油泵保留。当一个油泵损坏时,阀门将无法正常工作。 在多个紧急切断阀的情况下,使用一个(J23H-40P)针阀进行控制。 为了用针阀关闭修理。 压力等级:20K 4.0MPa 气缸工作压力:≤6.0 .Mpa 工作温度:-40~ + 80°C 气缸介质:混合主轴油,变压器油 使用介质:天然气,液化气,液氨,气体 熔化时间±70°C 蝶阀 关闭时间:≤10秒 气缸开启压力:≥2.0MPa 密封圈,O形圈:PTFE,丁腈橡胶 #n ##阀体:铸钢,不锈钢。 304,316,316L 弹簧:50CrVA(弹簧钢) 球阀 气缸,活塞:铬不锈钢 \\ n 类型:常闭 三,QDY421F油压式紧急切断阀 - 安装尺寸单位:(mm)
四,QDY421F油压式紧急切断阀 - 安装注意事项: 1。存放时,用塞子或盖子关闭阀门的外部通道,存放在干燥通风的室内,检查长期存放,去除污垢,并在加工表面涂防锈油,以防止生锈。 \\ n 2。安装前清洁阀门并拧紧螺纹接头。 3。紧急切断阀采用止回阀原理。它只能被切断。安装时必须注意阀门标记。要保护的端部用作阀门入口。 阀门安装方向:高和低。 4。订单应标明法兰密封面形式,压力等级和连接标准。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
