Q941F-25C液化石油气紧急切断阀   发布时间:22-05-23

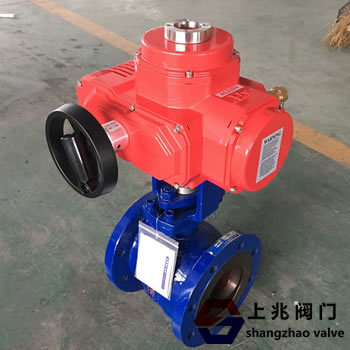

Q941F-25C液化石油气紧急切断阀简介:

Q941F-25C液化石油气紧急切断阀采用2件式结构设计,由4个高强度螺栓固定,可提供整体抗拉强度。密封圈采用大金聚四氟乙烯,泄漏的可能性降到最低点。耐用、经济的嵌入式球阀是工业应用的理想选择。

液化石油气紧急切断阀的技术参数:

1。阀体材料:WCB铸钢u002FCF8、CF8M和CF3M不锈钢。
2。碳钢阀体表面采用黑色磷化处理,不锈钢阀体采用固溶退火处理。
3。球芯 u002f阀杆:304
4。执行机构:带手轮的防爆装置。
5。防爆等级:EXdiiCT5,
6。电源:220V,24V
7。类型:开-关和关-开。
8。压力等级:RF15:ASMS等级150,RF30 ASMS等级300
9。工作压力:1.6-4.0兆帕6.4-10兆帕。
10。工作温度:-29摄氏度+120摄氏度。所用介质:液氨、氨、煤气、液化石油气、煤气、甲醇、弱腐蚀性介质
12。连接方式:螺纹、焊接和法兰。
13。法兰:凸面、平面、凹面。

 阀杆无泄漏设计:

球阀具有可移动加载和自动调节主次密封的特点。阀杆用蝶形垫圈密封。
密封件可以自动调节温度和日常磨损引起的变化。
3〖12〗80mm-300mm球阀采用独立的填料密封压盖,调节方便,无需拆卸已安装的紧固件或执行机构。填料压盖可将填料均匀分布在密封管道中。
主密封是推力轴承和推力垫圈的组合,可调节阀杆密封在阀杆和阀体之间形成二级密封。标准阀杆填料由RPTFE制成的V形环组成,而防火阀门使用标准石墨填料。
(i)球体:
Q941F-25C液化石油气紧急切断阀球体经过精密加工,镜面抛光后,可实现气泡密封,降低操作扭矩。出于多重安全考虑,在每个球体的阀杆槽上开另一个孔,以平衡阀门开启时阀门内部与管道内流动介质之间的压力。
(ii)阀体:
 DN15-dn 100的阀体为熔模铸造,经过固溶退火和正火处理,以提高质量和强度。所有阀门铸件都标有铸造厂的炉号,以便追溯。
(三)阀座:
Q941F-25C液化石油气紧急切断阀阀座设计可确保双向气泡密封和低操作扭矩。所有弹性密封座的外径上都有减压槽,以降低通过入口端的流体压力,同时具有良好的预紧力,保证低压密封和真空密封。
(iv)防静电装置:标准情况下,所有球阀都配有防静电装置,可将球体和阀体携带的静电传导至地面。
(v)阀杆组件:
Q941F-25C液化石油气紧急切断阀制造的阀杆具有承载能力大、质量高的特点。阀杆与球体精确配合,所有阀杆都安装在阀体内。防吹阀杆的设计增加了安全系数。
(vi)防火安全:
阀门可以用RPTFE密封石墨阀杆,达到更高的防火安全标准。比如在花炮房,高温破坏了弹性阀座,球体会与金属阀座直接接触,形成第二道金属对金属的密封。
(vii)智能阀杆设计:
内部零件可互换,阀杆坚固,大直径阀杆为活动加载式,自调节密封,蝶形垫片可用于调节和补偿温度和磨损引起的密封紧密度。禁止采用手动调整的方法造成密封和阀座的磨损。鞍型锁紧垫圈可防止螺母在自动频繁开关的应用下松动。
(viii)阀杆填料:
可调节的V形填料密封环在阀杆和阀体之间产生多重密封。每个组合阀杆填料由3或4个环组成,取决于阀门的直径,具有长寿命、抗蠕变性和抗冷流性。
IX。阀座的选择:
可提供多种阀座材料以满足更多的应用:
→RPTFE →不锈钢u002FPTFE →纯PTFE →PEEK →全金属阀座→V形阀座 u 002调节流量→填隙阀座
PEEK阀座具有高压和耐高温性能。在阀座温度高、开启频率高和蒸汽条件下,扭矩会降低。除了聚四氟乙烯的化学特性外,
它还具有较低的孔隙度和渗透率,从而增加了温度范围,降低了阀门扭矩。
